Entendendo o Design de Pré-formas: A Base da Qualidade das Garrafas

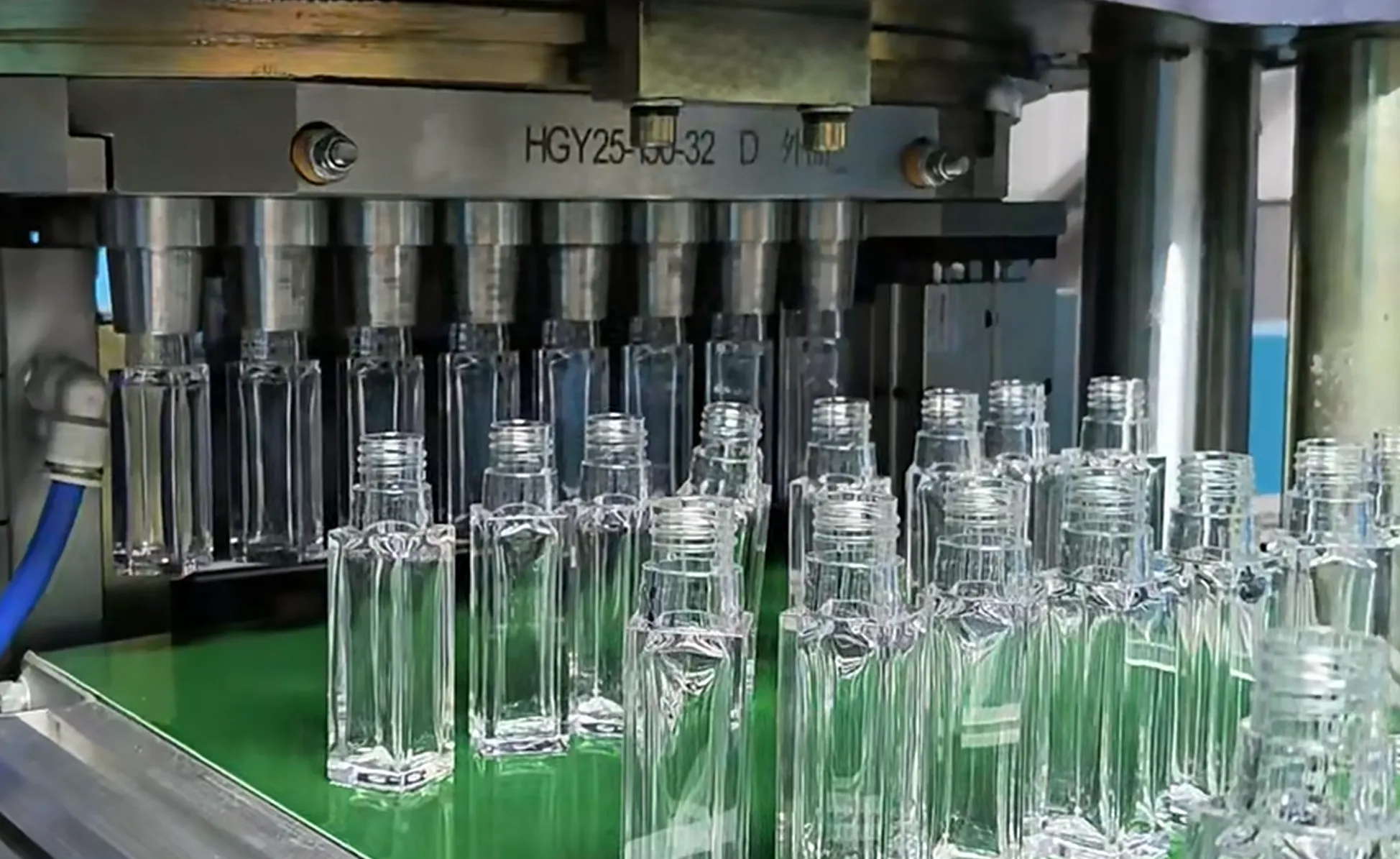

1. Por que o projeto da pré-forma determina tudo

Pergunte a qualquer engenheiro de produção coreano sênior com mais de 10 anos de experiência em uma linha ISBM qual o fator mais importante que determina a qualidade da garrafa, e a resposta sempre será a pré-forma. Não a máquina, não o operador, não o tipo de resina, nem mesmo o polimento da cavidade de sopro. A pré-forma. O pequeno tubo de ensaio moldado por injeção que entra na estação de sopro já carrega em sua geometria toda a resistência, transparência e resultado dimensional que a garrafa final alcançará. Não altere nada na máquina ou no processo, mas altere a pré-forma, e você altera tudo o que vem depois.

Essa realidade é contraintuitiva para os compradores de fábricas coreanas, que tendem a concentrar sua avaliação nas especificações da máquina — força de fechamento da injeção, marcas de servomotores, controladores PLC. Essas especificações importam, mas determinam limites superiores de desempenho, não os resultados reais. A pré-forma determina o que realmente acontece dentro desses limites. Uma pré-forma excelente em uma máquina mediana ainda produz garrafas aceitáveis; uma pré-forma ruim na melhor máquina do mundo ainda produz garrafas defeituosas. É por isso que projeto de molde ISBM personalizado O processo começa com a engenharia da pré-forma, e somente após a validação da geometria da pré-forma é que o corte do aço nas ferramentas propriamente ditas tem início.

Três categorias de defeitos têm origem na fase de pré-forma e não podem ser corrigidas por nenhum ajuste posterior. Primeiro, problemas dimensionais na rosca do gargalo — como o acabamento do gargalo é totalmente formado na injeção e nunca remodelado durante o sopro, qualquer problema de tolerância nessa etapa é transferido diretamente para a garrafa finalizada e compromete a compatibilidade com a linha de fechamento automatizada. Segundo, variação na espessura da parede — como as taxas de estiramento durante o sopro dependem do perfil da parede da pré-forma inicial, paredes assimétricas na pré-forma produzem paredes assimétricas na garrafa, independentemente da qualidade da usinagem da cavidade de sopro. Terceiro, névoa de cristalização na área do ponto de injeção — como o ponto de injeção sofre a maior tensão térmica durante a injeção, um projeto inadequado do ponto de injeção cria cristais esferulíticos que aparecem como uma opacidade permanente na base da garrafa.

Ao longo da última década, nossa equipe de engenharia analisou mais de 400 novos projetos de garrafas de empresas coreanas de envase de cosméticos, embalagens farmacêuticas e engarrafadoras de bebidas. Em aproximadamente um terço desses projetos, identificamos problemas no design das pré-formas que teriam causado falhas na produção se a especificação original tivesse prosseguido para a fabricação das ferramentas. A detecção desses problemas antes do corte do aço gerou uma economia de £15.000 a £40.000 em custos de retrabalho para cada cliente — e é exatamente por isso que o fluxo de trabalho de engenharia de processos da ISBM que seguimos coloca a validação das pré-formas na primeira etapa.

2. Fundamentos da Geometria da Pré-forma: Corpo, Pescoço, Porta

Cada pré-forma ISBM possui três regiões distintas, cada uma com suas próprias considerações de projeto e modos de falha. Compreender como essas três regiões interagem é o ponto de partida para qualquer conversa sobre especificações de pré-formas com seu fornecedor de ferramentas.

Acabamento do braço

O acabamento do gargalo é a parte superior da pré-forma que contém a interface de rosca para a tampa. Ele é totalmente formado durante a injeção e mantém sua geometria exata durante o sopro e na garrafa finalizada — não ocorre expansão ou estiramento nessa região. Como o acabamento do gargalo é a interface de vedação final para a tampa ou bomba dosadora da garrafa, a precisão dimensional aqui é absoluta. As linhas de fechamento automatizadas coreanas em instalações farmacêuticas e de bebidas exigem uma tolerância da rosca do gargalo de até 0,02 mm para evitar rejeições no fechamento, e qualquer variação além dessa tolerância resulta em paradas na linha de envase e lotes rejeitados.

Corpo pré-moldado

O corpo da pré-forma é a seção cilíndrica abaixo do gargalo que se esticará consideravelmente durante o sopro. As dimensões iniciais dessa região determinam as dimensões finais da garrafa por meio das taxas de estiramento que abordamos anteriormente. artigo sobre orientação biaxialPara uma garrafa de água típica de 500 ml com diâmetro final de 90 mm, o diâmetro externo da pré-forma deve ser de aproximadamente 22 mm para atingir a taxa de alongamento circunferencial de 4,1. O comprimento da pré-forma determina a taxa de alongamento axial: uma garrafa final com 220 mm de altura requer um comprimento de pré-forma de aproximadamente 95 mm para uma taxa de alongamento axial de 2,3.

O Portão e a Cúpula da Base

O ponto de injeção é o local onde a resina fundida entra na cavidade do molde, geralmente localizado no centro da cúpula inferior da pré-forma. Esta é a região mais quente e sujeita a maior tensão térmica durante a injeção, sendo também onde os defeitos de cristalização se originam com maior frequência. A cúpula da base que circunda o ponto de injeção deve ter espessura suficiente para permitir o estiramento do material, mas também ser fina o bastante para evitar a retenção excessiva de calor que desencadeia a formação de cristais esferulíticos. Nossa equipe de engenharia normalmente especifica uma espessura de parede para a cúpula da base entre 3,0 e 4,5 mm para garrafas de 500 ml a 1,5 L, com raios de concordância suficientemente amplos para distribuir a tensão térmica.

3. O cálculo da taxa de alongamento na prática

Todo projeto de pré-forma começa com o cálculo da taxa de alongamento. O cálculo é simples: divida o diâmetro do corpo da garrafa final pelo diâmetro externo da pré-forma para obter a relação circunferencial; divida a altura do corpo da garrafa final pelo comprimento da pré-forma para obter a relação axial. Para PET, os valores ideais são de 4,0 a 4,5 para a relação circunferencial e de 2,5 a 3,0 para a relação axial, conforme abordado detalhadamente em nosso [link para o material/documento/recurso]. guia de orientação biaxial.

Mas conhecer os valores desejados é apenas metade do trabalho. A questão prática é como calcular as dimensões da pré-forma a partir da garrafa final. Aqui está a metodologia que nossa equipe de engenharia aplica a cada novo projeto de garrafa. Começamos com o desenho final da garrafa e o peso desejado da resina. Dividimos o diâmetro do corpo da garrafa por 4,2 (razão circunferencial média) para obter o diâmetro externo da pré-forma. Dividimos a altura do corpo da garrafa por 2,7 (razão axial média) para obter o comprimento da pré-forma. Calculamos a espessura da parede da pré-forma dividindo o peso desejado da garrafa pelo volume da pré-forma, com um fator de perda de 5% para o material do bocal e do gargalo que não estará presente na garrafa final. Essa especificação inicial é validada por meio de um software de simulação de taxa de estiramento antes de qualquer corte do aço.

A tabela abaixo mostra as dimensões típicas de pré-formas para formatos comuns de garrafas coreanas, ilustrando como o cálculo da taxa de estiramento influencia as decisões sobre a geometria da pré-forma. Esses são valores de referência; as pré-formas de produção reais são ajustadas com base no tipo específico de resina, na complexidade da geometria da garrafa e nos requisitos de espessura da parede.

4. Perfilamento e uniformidade da espessura da parede

A espessura da parede da pré-forma não precisa ser uniforme e, na verdade, não deve ser uniforme para a maioria das geometrias de garrafa. Diferentes regiões da pré-forma se esticam em proporções diferentes durante o sopro, portanto, diferentes espessuras de parede iniciais são necessárias para se obter uma espessura de parede uniforme na garrafa final. Isso é chamado de perfilamento da espessura da parede, e acertar nesse processo é uma das decisões de maior impacto na engenharia de pré-formas.

Para um frasco redondo simétrico com paredes retas, o perfil da espessura da parede é relativamente simples. Mantenha a espessura da parede constante ao longo do comprimento da pré-forma e diminua ligeiramente a espessura da parede em direção à base da cúpula para compensar as maiores taxas de alongamento que ocorrem na parte inferior, onde a expansão circunferencial é maior. Para frascos ovais ou assimétricos — o formato da maioria dos frascos de cosméticos coreanos — o perfil se torna substancialmente mais complexo. A pré-forma deve ser mais espessa nas regiões que se alongarão em cantos vivos e mais fina nas regiões que se alongarão em painéis planos, invertendo a expectativa intuitiva sobre quais regiões da pré-forma correspondem a quais características do frasco.

O software de análise de elementos finitos (FEA) é essencial para o perfilamento da espessura da parede em geometrias complexas. Nossa equipe de engenharia utiliza o Moldflow e o B-SIM para simular o padrão de estiramento antes do corte do aço, prevendo onde a garrafa final será fina, onde será grossa e se a uniformidade da espessura da parede atende às especificações do cliente. Para frascos de cosméticos premium coreanos com teste de queda de 1,5 metros, a espessura da parede deve apresentar uma variação de ±10% em toda a extensão do corpo do frasco, o que exige o refinamento iterativo da pré-forma ao longo de 2 a 3 ciclos de simulação antes da finalização do projeto.

5. Design da comporta: Ventilador, Ponta quente, Comporta de válvula

O ponto de injeção é o local por onde a resina fundida entra na cavidade da pré-forma durante a injeção, e o projeto desse ponto influencia três resultados críticos: o equilíbrio de preenchimento em moldes com múltiplas cavidades, o tempo de ciclo por injeção e o risco de defeitos visíveis na área do ponto de injeção na garrafa finalizada. Três tipos de pontos de injeção predominam na produção moderna de ISBM (Injeção por Pressão Substituta) na Coreia.

Portões de dicas quentes

Os bicos de injeção com ponta aquecida são o design mais comum para moldes de pré-formas de PET. Um bico aquecido se projeta diretamente na base da cavidade, injetando resina através de um pequeno orifício que se fecha quando a próxima injeção começa. Os bicos de injeção com ponta aquecida produzem uma pequena marca, quase invisível, na base da garrafa finalizada, o que é aceitável para praticamente todas as aplicações, exceto embalagens de cosméticos coreanos de alta transparência. O controle individual de temperatura PID por bico em configurações de bicos de injeção com múltiplas cavidades permite que as empresas de envase terceirizadas coreanas operem moldes de 12 e 16 cavidades com consistência de peso entre garrafas dentro de 0,3 gramas.

Comportas de válvulas

Os sistemas de injeção com válvula utilizam um pino mecânico para abrir e fechar o orifício, eliminando completamente a pequena marca de injeção. O pino retrai durante a injeção e avança para selar o canal ao final do processo, produzindo uma área de injeção uniformemente resfriada, sem qualquer marca visível. Os sistemas de injeção com válvula têm um custo substancialmente maior do que os sistemas de injeção com ponta quente — tipicamente de 30 a 40% a mais por cavidade em moldes multicavidades — mas são essenciais para aplicações cosméticas premium, onde os proprietários das marcas especificam a ausência de marcas de injeção visíveis na embalagem final.

Portões de fãs

Os bicos de injeção em leque distribuem o fluxo de injeção por uma área maior da base da cavidade, reduzindo o aquecimento por cisalhamento localizado e o risco de cristalização. Eles são usados ​​principalmente para pré-formas de paredes espessas (galões de água de 5 litros, grandes potes de cosméticos) onde o estresse térmico na área do bico causaria opacidade na base. Os bicos de injeção em leque deixam uma marca mais visível do que os bicos quentes, portanto, não são adequados para embalagens transparentes de alta qualidade, mas são ideais para aplicações em larga escala onde a estética da área do bico não é um fator crítico comercial.

A escolha entre bico quente, válvula de injeção e bico em leque é uma das primeiras decisões que nossa equipe de engenharia toma ao projetar um novo molde. Para a maioria dos projetos coreanos na faixa de 100 ml a 2 litros, o bico quente é o padrão. Para aplicações premium de K-beauty em operações de envase terceirizado em Ansan e Suwon, a válvula de injeção está se tornando cada vez mais a especificação. Para a produção de galões de água de 5 litros em Gimhae e Busan, o bico em leque é a escolha apropriada, apesar da visibilidade da entrada de produto.

6. Padrões de Acabamento do Braço

A geometria do acabamento do gargalo segue as especificações de rosca padrão da indústria, que definem o passo da rosca, o número de entradas de rosca, a profundidade de engate da rosca e as dimensões do anel de suporte. A adesão a padrões estabelecidos é essencial para a compatibilidade com tampas disponíveis no mercado — tampas, bombas, pulverizadores de gatilho, válvulas dispensadoras — o que evita o custo enorme de ferramentas personalizadas para tampas. Os seguintes padrões predominam na produção coreana e global da ISBM.

Para aplicações farmacêuticas coreanas, a especificação 24-415 é dominante porque suporta tampas à prova de crianças e invioláveis, conforme exigido pelas regulamentações da KFDA. Marcas de cosméticos coreanos geralmente especificam 24-410 ou 28-410, dependendo se o produto utiliza um dispensador conta-gotas ou bomba. Aplicações para bebidas utilizam predominantemente a norma PCO 1881 (anteriormente PCO 1810), que é o padrão global para água, refrigerantes e sucos. Potes de boca larga para kimchi e outros alimentos utilizam gargalos personalizados de 148 mm que exigem máquinas ISBM especializadas de alta resistência, como a Máquina ISBM de 4 estações para serviço pesado BPET-125V4 com força de fixação por injeção de 685 KN.

7. Otimização do Peso da Pré-forma e Redução de Peso

A principal alavanca econômica na produção de garrafas na Coreia é a redução do peso. Como a resina PET normalmente custa de 1.400 a 1.700 KRW por quilograma e uma engarrafadora de bebidas coreana típica produz mais de 10 milhões de garrafas por ano por SKU, reduzir o peso da garrafa em apenas 1 grama se traduz em uma economia de 10.000 kg de resina anualmente, o que representa uma economia de 14 a 17 milhões de KRW em custos diretos de matéria-prima. Na última década, os proprietários de marcas coreanas têm pressionado pela redução sistemática do peso dos formatos padrão de garrafas: as garrafas de água de 500 ml passaram de 22 gramas em 2010 para 13 a 15 gramas atualmente, uma redução de um terço impulsionada inteiramente pela engenharia de pré-formas.

A redução de peso é limitada por duas restrições físicas. Primeiro, a taxa de alongamento da área total deve permanecer dentro da faixa ideal de 10 a 13,5 para alcançar a orientação biaxial. Ultrapassar esse limite resulta em uma garrafa com aspecto perolado ou falha no teste de queda. Segundo, a espessura da parede em regiões críticas de tensão — a base da garrafa, a zona de transição do gargalo, os cantos do painel do rótulo — deve permanecer acima de aproximadamente 0,25 mm para suportar os requisitos de carga superior e impacto de queda. Essas restrições definem o peso mínimo absoluto da pré-forma para qualquer especificação de garrafa.

O processo prático de redução de peso começa com uma especificação básica de pré-forma que produz garrafas aprovadas de forma confiável. Em seguida, o peso da pré-forma é reduzido sistematicamente em incrementos de 0,5 grama, monitorando-se a conformidade com o teste de queda, a resistência à carga superior e a variação da espessura da parede. A otimização geralmente termina quando uma redução adicional causa falhas no teste de queda ou quando a espessura da parede cai abaixo de 0,25 mm em regiões críticas. Nossa equipe de engenharia oferece esse serviço de redução de peso para clientes coreanos em todos os novos projetos, geralmente encontrando oportunidades de redução de peso de 8% a 15% em relação à especificação inicial do cliente.

8. 8 Parâmetros de Projeto Críticos Verificados por Nossos Engenheiros

Antes de qualquer corte do aço do molde, nossa equipe de engenharia verifica 8 parâmetros críticos de projeto da pré-forma em relação às especificações da garrafa desejadas pelo cliente. Se algum parâmetro estiver fora dos limites aceitáveis, sinalizamos o problema e trabalhamos com o cliente para resolvê-lo antes de prosseguirmos com a fabricação das ferramentas.

• 1. Proporção de alongamento da área total — Deve estar entre 10 e 13,5 para PET, 7 e 10 para PETG, ajustado para outras resinas de acordo com a física da orientação.
• 2. Relações axiais e circunferenciais individuais — Nenhuma das proporções deve exceder o limite superior da resina, mesmo que a proporção da área total seja aceitável.
• 3. Variação da espessura da parede — A simulação deve prever uma precisão de ±0,04 mm ou menor ao longo do comprimento do corpo da pré-forma para uma uniformidade ideal da garrafa.
• 4. Espessura da cúpula da base — Normalmente, de 1,2 a 1,5 vezes a espessura da parede do corpo para suportar maiores taxas de alongamento sem afinar.
• 5. Tolerância da rosca do pescoço — O diâmetro crítico da rosca do gargalo deve estar dentro de 0,02 mm para compatibilidade com a linha de fechamento automatizado.
• 6. Localização e tipo do portão — Centralizado na base da cúpula, com o tipo (ponta quente, válvula, ventilador) correspondente aos requisitos de qualidade da garrafa.
• 7. Raios de filete nas transições — Raio mínimo de 2 mm na transição entre o gargalo e o corpo para evitar a concentração de tensão durante o sopro.
• 8. Previsão do equilíbrio de preenchimento da cavidade — Para ferramentas com múltiplas cavidades, a simulação do Moldflow deve confirmar um equilíbrio de preenchimento de ±2% em todas as cavidades para garantir a consistência entre os frascos.

9. Estudo de Caso: Pré-forma de Colírio de 15ml para Cliente Farmacêutico Coreano

No início de 2025, um fabricante farmacêutico terceirizado de Daejeon nos procurou para projetar as ferramentas para um novo frasco de colírio de 15 ml em sua plataforma ASB-12M existente. O cliente especificou: configuração de 1×6 cavidades, acabamento de gargalo 24-415 para fechamento à prova de crianças em conformidade com a KFDA, conformidade com o teste de queda a 1,2 metros e meta de produção mensal de 1,8 milhão de frascos. O diâmetro do corpo do frasco finalizado era de 22 mm e a altura de 75 mm, resultando em um volume alvo de 15 ml com tolerância de 3 ml para sobreenchimento.

Partindo dessas especificações, nossa equipe de engenharia calculou as dimensões da pré-forma: 12 mm de diâmetro externo, 32 mm de comprimento do corpo, 1,8 mm de espessura da parede e 3,2 gramas de peso da pré-forma. As taxas de alongamento foram de 1,83 axial e 1,83 circunferencial, resultando em uma relação de área total de 3,35 — bem abaixo da faixa ideal típica para PET. Essa é a realidade de frascos farmacêuticos muito pequenos: as taxas de alongamento são menores porque o frasco já é bastante pequeno em relação ao tamanho mínimo prático da pré-forma. Para compensar, especificamos uma temperatura de injeção ligeiramente mais alta e um tempo de imersão em calor mais longo na estação de condicionamento térmico ASB-12M para garantir o alinhamento adequado das cadeias de polímero, apesar das taxas de alongamento mais baixas.

As ferramentas finalizadas correspondem ao nosso Molde de núcleo de substituição direta de 15 ml para ASB-12M (1×6 cavidades) O produto é fornecido com a base do sistema de canais quentes, placas de resfriamento e placa de fixação do ejetor, que nossa equipe projetou especificamente para este projeto do cliente. Oito meses após o início da produção, a fábrica relata consistência de peso entre as garrafas dentro de 0,08 gramas, tolerância da rosca do gargalo dentro de 0,015 mm, verificada por CMM Zeiss, e zero falhas no teste de queda nas inspeções de controle de qualidade do cliente.

10. Erros comuns no projeto de pré-formas a serem evitados

Em centenas de projetos ISBM coreanos, observamos que os mesmos cinco erros de projeto de pré-formas se repetem, geralmente em projetos nos quais o cliente ou seu fornecedor original ignorou a etapa de validação da taxa de estiramento. A seguir, apresentamos os erros, suas causas e como evitá-los.

Erro 1: Alívio excessivo do peso

Clientes que especificam um peso de pré-forma abaixo do mínimo determinado pelas leis da física produzem garrafas que passam na inspeção do primeiro artigo, mas falham no teste de queda após 48 horas de envelhecimento. O motivo: o PET excessivamente esticado continua a cristalizar por até 72 horas após a produção, alterando gradualmente suas propriedades ópticas e mecânicas. Sempre valide o desempenho no teste de queda em garrafas envelhecidas por pelo menos 72 horas, e não em garrafas recém-saídas da linha de produção.

Erro 2: Espessura uniforme da parede em garrafas assimétricas

Projetar uma pré-forma com paredes uniformes para um frasco oval ou assimétrico de cosméticos coreanos resulta em cantos finos que falham no teste de queda. Sempre utilize simulação por elementos finitos (FEA) para perfilar as paredes da pré-forma em frascos com geometrias não circulares, aceitando que a pré-forma parecerá assimétrica, mas o frasco final será uniforme.

Erro 3: Ignorar a concentração de tensão na transição cervical

Transições abruptas entre o acabamento do gargalo e o corpo da pré-forma criam concentrações de tensão durante o sopro, que podem causar rachaduras no gargalo ou distorção da rosca. Sempre especifique um raio de concordância mínimo de 2 mm na transição entre o gargalo e o corpo.

Erro 4: Incompatibilidade do tipo de porta lógica

O uso de bicos de injeção com ponta quente para aplicações de alta transparência em produtos de beleza coreanos produz marcas visíveis que são rejeitadas pelos proprietários das marcas. O uso de válvulas de injeção para a produção de garrafas de água a granel desperdiça 30% do orçamento de ferramentas em benefícios estéticos que os clientes não percebem. A escolha do tipo de bico de injeção deve estar alinhada às necessidades comerciais, e não às preferências de engenharia padrão.

Erro 5: Ignorar a simulação Moldflow em moldes multicavidades

Moldes de 12 e 16 cavidades não podem ser projetados apenas por intuição. Sem a simulação do Moldflow para prever o equilíbrio de preenchimento, as cavidades externas frequentemente recebem material fundido insuficiente, enquanto as cavidades internas são preenchidas em excesso, produzindo uma variação de peso de garrafa para garrafa de 0,8 gramas ou mais. Sempre simule antes de usinar o aço em ferramentas com múltiplas cavidades.

11. Conclusão e Próximos Passos

O projeto da pré-forma é a base invisível de toda linha de produção ISBM bem-sucedida. As fábricas coreanas que tratam a engenharia de pré-formas como uma etapa descartável no início do processo — geralmente delegando a especificação ao fornecedor de moldes sem revisão de engenharia — sofrem com problemas de qualidade, taxas de rejeição e falhas em testes de queda que comprometem a lucratividade ao longo dos anos de operação. As fábricas que investem em um projeto rigoroso de pré-formas desde o início, com cálculo da taxa de estiramento, perfil de espessura da parede, projeto do ponto de injeção adequado à aplicação e verificação de 8 parâmetros antes do corte do aço, produzem garrafas que simplesmente funcionam desde a primeira peça até milhões de ciclos subsequentes.

Para compradores coreanos de embalagens que avaliam um novo projeto de garrafa ou solucionam problemas de qualidade em uma linha de produção existente, a revisão de engenharia de pré-formas é a intervenção de maior impacto disponível. A equipe de engenharia da Ever-Power oferece esse serviço como parte de todos os projetos de moldes personalizados, abrangendo simulação da taxa de estiramento, análise de equilíbrio de preenchimento com Moldflow, análise de elementos finitos (FEA) da espessura da parede e a verificação completa de 8 parâmetros antes de qualquer usinagem do aço. O serviço está incluído em nossos preços padrão de ferramentas e normalmente adiciona de 3 a 5 dias úteis ao cronograma do projeto — um pequeno investimento em comparação com a vida útil operacional de 5 a 10 anos de um molde bem projetado.

Se você está avaliando a compra de moldes ISBM, planejando o lançamento de uma nova garrafa ou lidando com problemas de qualidade em uma linha de produção existente, teremos prazer em realizar uma análise do projeto da pré-forma para o seu projeto. Compartilhe o desenho da garrafa desejada, a especificação da resina, o volume anual e a máquina de produção atual ou planejada, e nossa equipe de engenharia coreana retornará uma especificação da pré-forma com validação da taxa de estiramento e recomendações em até 48 horas.
