IBMs standarder for halsfinish:
GPI-, BPF- og PCO-tråd Ingeniørvejledning
IBMs halsfinish-teknik styrer montering af lukninger, aktivering af dispenseringspumper, overholdelse af børnesikrede mekanismer og manipulationssikring på tværs af alle IBM-containerapplikationer. Forståelse af GPI-, BPF- og PCO-standarder for halsfinish – og hvordan Korea Ever-Power ZQ-indsprøjtningsstationsteknik opnår en tolerance på ±0,05 mm i halsens ydre diameter – er grundlæggende for IBMs emballage-F&U-teams, der specificerer lukningssystemer, og for IBMs formingeniører, der designer halsgeometrien for indsprøjtningshulrummet.
IBM Hals YD ±0,05 mm Tolerance
CRC • Pumpe • Flip-Top-montering
KOREA EVER-POWER · ANSAN-SI, GYEONGGI-DO · JULI 2026
IBM HALSFINISH · REFERENCE TIL NØGLESTANDARDER
HALS YD-OMRÅDE
13 mm – 120 mm
IBM-hals-YD-område på Korea Ever-Power ZQ-maskiner: 13 mm YD (13/415 smalhalset serumflaske eller øjendråber IBM) til 120 mm YD (bredhalset proteinbeholder eller industriel beholder IBM på ZQ135). Mest almindelige IBM-hals-YD-område: 18 mm (18/415 smal kosmetisk), 24 mm (24/410 pumpe), 28 mm (28/410 trigger/pumpe standard), 38 mm (38/400 hældehals), 45 mm (autovæske) og 89-120 mm (bredhalset tilskudsbeholder)
IBM HALS OD TOLERANCE
±0,05 mm
Korea Ever-Power ZQ injektionsstation opnår ±0,05 mm hals-YD ved 3 omkredspositioner på tværs af alle produktionskaviteter og batches. Dette er IBMs primære konkurrencefordel i forhold til EBM (±0,15-0,30 mm): ensartet lukning, pumpe- og triggertilpasning ved automatiseret fyldelinjeapplikationshastighed. ZQ-indsprøjtningshulrummets halsgevind er bearbejdet til ±0,01 mm i Korea Ever-Power Ansan-si formværksted for denne produktionstolerance.
STANDARDSYSTEMER
GPI • BPF • PCO
Tre standardfamilier af halsfinish anvendt i IBM: GPI (Glass Packaging Institute — globalt anvendt til standarder for montering af plastiklukninger; de fleste IBM-halse til kosmetiske, farmaceutiske og husholdningskemikalier er GPI-specificerede); BPF (British Plastics Federation — UK/europæisk IBM-flaskehalsstandard til kosmetiske og FMCG-lukninger); PCO (kun plastiklukninger — oprindeligt kulsyreholdig drikkevare, nu anvendt på IBM-aerosol- og speciallukninger)
LUKNINGSTYPER
6 Primær
Seks primære IBM-lukningstyper på Korea Ever-Power ZQ-programmer: (1) skruelåg med kontinuerligt gevind (CT); (2) lotion-/pumpedispenser (pumpehus, der klikkes på); (3) spraypumpe med aftrækker (med klik-på eller skru); (4) børnesikret (CRC tryk-og-drej eller klem-og-drej); (5) flip-top (hængslet PP-lukning, IBM-hals med klik-på); (6) dråbetællerenhed (dråbetæller af glas eller PP, krympet eller med skruelåg). Hver lukningtype pålægger en specifik IBM-hals-YD, gevindprofil og vulst-/rillegeometri ved ZQ-injektionsstationen.
SEKTION 01
Grundlæggende om IBM-halsfinish: Hvorfor præcision i IBM-halsen er vigtig
IBM-halsfinishen er den eneste zone i den sprøjtestøbte beholder, der udelukkende er dannet ved sprøjtestøbning på ZQ Station 1 — den modificeres ikke ved blæsestationen og er derfor den mest dimensionelt præcise zone i enhver IBM-beholder. Denne udelukkende sprøjtestøbte halsformning er grunden til, at IBM flasker og krukker Opnå ±0,05 mm hals-YD versus EBM's ±0,15-0,30 mm: IBM-halsen er sprøjtestøbt med samme dimensionsnøjagtighed som enhver præcisionssprøjtestøbt del, hvilket gør den til IBM's afgørende præcisionstekniske fordel i forhold til EBM til alle luknings-, pumpe-, trigger-, CRC- og dropper-monteringsapplikationer.
IBM-hals som kun-injektionszone: Dimensionel mekanisme
Ved ZQ Station 1 sprøjtes smeltet PP, HDPE eller PCTG ind omkring kernestangen ved højt tryk (800-1.400 bar for HDPE; 600-1.200 bar for PP) for at fylde injektionshulrummet mellem hulrumsvæggen og kernestangen. Injektionshulrummets halssektion definerer alle udvendige halsdimensioner: OD (udvendig gevinddiameter), gevindstigning, gevinddybde, halshøjde, manipulationssikret kantposition og pumpens vulstsporprofil. Kernestangens halssektion definerer alle indvendige halsdimensioner: ID (indre boringsdiameter, nominelt lig med kernestangens OD ved halsen), indvendigt gevind, hvis relevant, og hældeboringsdiameter for hældetudsdesign. Efter injektionsfyldning og pakning (holdetrykfasen efter fyldning, der kompenserer for polymerkrympning under størkning i injektionshulrummet), størkner den injicerede præform i injektionshulrummet med halsdimensioner indstillet til injektionshulrummets dimensioner minus polymerkrympning. PP-krympning i injektionshulrummet: 1,3-1,8% (kontrolleret; Korea Ever-Power tager højde for PP-krympning i injektionshulrummets hals' yderdiameter ved at designe injektionshulrummets hals' yderdiameter = mål IBM-flaskehals' yderdiameter + PP-krympningstillæg). Ved ZQ Station 2 (blæsestation) lukker blæseformen sig omkring præformlegemet, men er ikke i kontakt med præformhalsen - præformhalsen er helt uden for blæseformhulrummet og hviler på halsstøttefunktionen på ZQ-blæseformens skillelinje. Der sker ingen dimensionsændring ved IBM-halsen ved blæsestationen. Derfor er IBM-flaskehalsens dimension = injektionsstationens dimension (med krympning) - hvilket opnår den samme dimensionsnøjagtighed som præcisionssprøjtestøbning, ikke blæsestøbning.
IBM vs. EBM Neck Precision: Kommercielle konsekvenser
Fordelen ved IBM-hals-OD på ±0,05 mm i forhold til EBM ±0,15-0,30 mm producerer målbare kommercielle konsekvenser for påfyldningslinjer og leverandører af lukninger, hvilket Korea Ever-Power dokumenterer til begrundelse for kundernes IBM-program. Automatiseret lukning af påfyldningslinjer: Moderne kosmetiske, farmaceutiske og husholdningskemikaliepåfyldningslinjer påfører lukninger, pumper og udløsermekanismer med 200-600 beholdere/minut ved hjælp af momentstyrede servo- eller pneumatiske hætteapplikatorer indstillet til et defineret applikationsmoment (typisk 5-25 Nm for skruelåg med en OD på 24-38 mm). IBM-hals-OD ±0,05 mm: Variation i moment ved hættepåføring <±1,5 Nm ved en OD på 28 mm skruelåg (variation i IBM-hals-OD på i alt 0,1 mm = 0,5% OD-variation producerer minimal ændring i momentet). EBM-hals yderdiameter ±0,30 mm total variation ved 28 mm yderdiameter: 2,1% yderdiametervariation producerer variation i hættepåføringsmoment ±4-8 Nm — potentielt overskridelse af hætteapplikatorens momentvindue, hvilket forårsager afviste underspændte (løse) eller overspændte (afisolerede gevind) lukninger. Pumpetilpasning: snap-in-pumpedispenserhus klikker fast i IBM 24/410-halsvulsten ved defineret snap-in-kraft (mål 25-50 N snap-in for lotionpumpe). IBM ±0,05 mm yderdiameter: variation i snap-in-kraft ±3-5 N (inden for målet). EBM ±0,30 mm: variation i snap-in-kraft ±15-30 N (kan forårsage, at pumpehuset falder af ved lavere tolerance eller pumpehusbrud ved øvre tolerance). CRC-overholdelse: som beskrevet i agrokemiske og farmaceutiske artikler — IBM ±0,05 mm er påkrævet for EN ISO 8317 CRC-paneltestoverholdelse; EBM ±0,30 mm forårsager CRC-kraftfejl uden for området ved paneltestning.
AFSNIT 02
GPI-standarder for halsfinish til IBM kosmetik-, farmaceutiske og husholdningsflasker
| GPI HALSSTØRRELSE | NOMINEL YDERDIAMETTER (mm) | GEVINDTYPE | PRIMÆR IBM-APPLIKATION | ZQ-MODEL |
|---|---|---|---|---|
| 18/415 | 18 mm | 415 (enkeltstart) | Smalhalset kosmetisk serum, IBM-pipetteflaske; luksusduftflaske IBM (18 mm parfumespraykrave) | ZQ40 |
| 24/410 | 24 mm | 410 (2-start) | Håndspritpumpe, lotionpumpe, shampoopumpe IBM; den mest almindelige pumpehals til koreanske kosmetik- og dagligkemikalieflasker til IBM | ZQ40 / ZQ60 |
| 28/410 | 28 mm | 410 (2-start) | Trigger spraypumpe IBM flaske (husholdningsrengøringsmiddel, overfladedesinfektionsmiddel); medium pumpe IBM (28 mm skruepumpe til balsam, håndsæbe) | ZQ40 / ZQ60 |
| 28/400 | 28 mm | 400 (kontinuerlig, enkeltstart) | Farmaceutisk IBM-flaske med skruelåg; bremsevæske IBM-flaske med CRC-hals; præcisionsdoseret industriel kemikalie IBM med skruelåg | ZQ40 / ZQ60 |
| 38/400 | 38 mm | 400 (kontinuerlig) | Motoroliepåfyldningshals, gulvrens med bred hals, IBM-krydderikrukke (ketchup, sauce); 38 mm IBM-flaske med bred pumpe (hårmaske, kropscreme) | ZQ60 / ZQ80 |
| 400 og derover (specialfremstillet) | 45–120 mm | Brugerdefineret eller modificeret CT, 400, lug | Bredmundet kosttilskudsbeholder (89-120 mm), honningbeholder (53 mm), proteinbeholder (100-120 mm), industriel smøremiddelspand (63 mm), bilvæske (45-63 mm) | ZQ80 / ZQ110 / ZQ135 |
AFSNIT 03
BPF-standarder for halsfinish til IBMs europæiske marked
BPF Halsfinish System: UK/europæisk IBM-standard
BPF's (British Plastics Federation) standarder for halsfinish anvendes i vid udstrækning af britiske og europæiske kosmetik-, farmaceutiske og husholdningskemikaliemærker, der leverer IBM-flasker til det europæiske marked. BPF-halsfinisher adskiller sig fra GPI i gevindstigning og kompatibilitet med lukninger: BPF-gevindserien bruger metriske stigningsbetegnelser (f.eks. BPF 28×3 mm stigning, BPF 33×4 mm stigning) i modsætning til GPI's alfanumeriske betegnelse (28/410, 38/400). BPF-hals-YD-betegnelserne overlapper med GPI i nominel YD (28 mm, 33 mm, 38 mm BPF er almindelige), men gevindprofilen (stigning, gevindhøjde, gevindstigning) adskiller sig mellem BPF og GPI, hvilket gør BPF- og GPI-lukninger generelt ikke-udskiftelige på den samme nominelle YD IBM-flaske. BPF 28×3 mm IBM-hals: 28 mm yderdiameter, 3 mm gevindstigning (finere gevind end GPI 28/410 til langsommere kvartdrejningslukning) — anvendes af britiske og tyske kosmetikmærker (Aesop UK-distribution, Rituals europæisk distribution) til premium kosmetiske IBM-flasker med europæisk leverandør af lukkeanordninger (Georg Menshen, Bericap europæisk lukning). BPF 33×4 mm IBM-hals: 33 mm yderdiameter, 4 mm gevindstigning — almindelig britisk farmaceutisk IBM-flaskehals til skruelågslukning på britisk-registrerede farmaceutiske produkter. Korea Ever-Power producerer IBM-flasker med BPF-halsfinish på ZQ40-, ZQ60- og ZQ80 IBM-maskiner til koreanske mærkeeksport til det britiske og europæiske marked med BPF-indsprøjtningshulrumshalsgevind bearbejdet ud fra BPF-lukningsleverandørens referencetegning af flaskehalsen i Ansan-si-formværkstedet. Dimensionsvalidering: Korea Ever-Power leverer BPF-specificerede IBM-flaske T1-prøver til den europæiske leverandør af lukkeanordninger til pasformstest inden godkendelse af kommerciel koreansk IBM-produktion.
PCO-halsfinish til IBM-speciallukningsapplikationer
PCO (Plastic Closure Only) halsfinish stammer fra PET ISBM-flasker til kulsyreholdige drikkevarer (PCO 1881 er den globale standard for 28 mm CSD-driklukker), men PCO-gevindgeometrien er blevet tilpasset til IBM-speciallukningsapplikationer, hvor PCO-lukningsværktøjer allerede er etableret på markedet. PCO 1881 (28 mm OD, 1881 gevindserie): Selvom PCO 1881-halsen primært bruges til PET-flasker til kulsyreholdige drikkevarer, er den blevet anvendt på IBM PP-beholdere i nicheapplikationer, hvor et universelt lukkesystem (PCO 1881 sport cap, PCO 1881 flat cap) bruges på tværs af et mærkes PET ISBM- og PP IBM-beholderformater for at rationalisere lukningen. Korea Ever-Power kan producere IBM PP-flasker med PCO 1881 halsfinish til mærkekunder, der konsoliderer deres IBM- og ISBM-lukningsindkøb på en enkelt PCO 1881-lukningsfamilie, hvilket bekræfter PP IBM PCO-halsmontering og drejningsmoment for fjernelse af lukningen med PCO-lukningsleverandøren i T1-testfasen. PCO-type lug-finish til IBM farmaceutiske hætteglas: En modificeret PCO-lughals (to modsatrettede lug-fremspring i stedet for fuldt gevind) bruges til IBM farmaceutiske engangshætteglas, hvor lukningen er en afbrydelig aluminiumskrympehætte i stedet for en skruelåg - lugen placerer krympehætten til automatisk aluminiumskrympning ved den farmaceutiske påfyldningslinje. Korea Ever-Power producerer IBM PP farmaceutiske hætteglas med lughals på ZQ40 til det koreanske farmaceutiske mærke OTC (håndkøbs) flydende doseringsform IBM emballageforsyning.
AFSNIT 04
Børnesikret og manipulationssikret IBM-halsdesign
IBM HALSSIKKERHEDSFUNKTIONER · DESIGN- OG OVERHOLDELSESREFERENCE
Tryk-og-drej CRC
Den mest almindelige CRC til IBM farmaceutiske og agrokemiske flasker. IBM-hals: standard GPI-gevind (28/400, 28/410) plus CRC-indgrebsrille eller -kant på halsens yderside. CRC-lukning: tryk ned (trykker TE-skørtet ned) + drej for at åbne. IBM-hals yderdiameter ±0,05 mm sikrer ensartet CRC-indgrebskraft (mål: børn kan ikke åbne på <10 min ved EN ISO 8317; voksne kan åbne på <5 min). Korea Ever-Power validerer CRC-kraft ved T1-forsøg med CRC-leverandørtestbatch.
Klem-og-drej CRC
Alternativ CRC-mekanisme til husholdningskemikalier og agrokemiske IBM-flasker: Klem modsatte sider af CRC-lukningen samtidigt under rotation. IBM-hals: standardgevind + to klemaktiveringshakpositioner på halsens yderside (sprøjtestøbt ved ZQ Station 1), der aktiverer CRC-klemmekanismen. Mindre almindeligt anvendt end tryk-og-drej til IBM-applikationer. Korea Ever-Power kan producere klem-og-drej CRC IBM-hals på ZQ40/ZQ60 til KCPA-kompatibel husholdningspecifikt-IBM-flaske af det koreanske agrokemiske mærke.
Sikkerhedssikret (TE) bånd
TE-båndet (afbrydelseskant under skruelåget) griber ind i IBM-hals-TE-afsatsen (omkredsformet vulst eller trin dannet ved ZQ-injektionsstationen under gevindet). Første åbning bryder TE-afsatsens broer og giver synligt bevis for manipulation ved første åbning. IBM TE-afsatsens position og ydre diameter er sprøjtestøbt ved ±0,05 mm for ensartet TE-afsatsens indgrebskraft ved lukningsapplikation og ensartet TE-afsatsens brudmoment ved første åbning af forbrugeren (mål: brud under 80% af momentet til fjernelse af hætten).
Induktionsfolieforsegling
Induktionsfolieforsegling (aluminiumsfolie + PE-tætningslag) varmebundet til IBM-flaskens halsflade (mundflade) ved induktionsforsegling ved påfyldningslinjen giver lufttæt manipulationssikring og fugt-/iltbarriere ved flaskeåbning. IBM-halsmundfladen skal være flad og glat (Ra ≤0,8 μm) for fuldstændig foliebinding på tværs af hele mundingens omkreds. IBM-injektionsstationen danner en flad, gnistfri mundflade ved ±0,05 mm flade-OD for ensartet induktionsbindingsflade. Anvendes til: kosttilskudskapselflaske IBM (fugtbarriere), babymad IBM (manipulationssikring), proteinpulver IBM (fugtforsegling).
AFSNIT 05
IBM Halsfinishmåling og Standarder for Bearbejdning af Injektionskavitet
IBM Neck OD-målingsprotokol hos Korea Ever-Power
Korea Ever-Power ZQ IBM hals-OD måleprotokol i Ansan-si: alle IBM flaskehals-OD målinger udført med kalibreret digital udvendig mikrometer (opløsning 0,001 mm, årlig kalibrering af KOLAS-akkrediteret koreansk kalibreringstjeneste) ved 3 omkredspositioner (0°, 120°, 240°) på gevindets OD i midten af gevindhøjden. Gennemsnitlig OD og område (maks.-min.) ved 3 positioner beregnet pr. flaske pr. hulrum. Acceptkriterium for IBM hals-OD ved FAI: gennemsnitlig OD inden for ±0,05 mm af specifikationen; område (maks.-min.) ≤0,08 mm (bekræfter halsens rundhed samt gennemsnitlig OD). Målefrekvens for IBM hals-OD: FAI — 5 flasker pr. hulrum, 3 positioner hver; kommerciel produktion — 2-timers stikprøvekontrol, 2 flasker pr. hulrum, 3 positioner hver. Handling ved IBM-hals-OD uden for specifikationerne: hvis gennemsnitlig OD >±0,05 mm fra målet — kontrollér ZQ-injektionsstationens temperatur (drift af cylindertemperatur >±3°C kan forårsage ændring i PP-krympning ΔOD ≈ 0,01-0,02 mm); kontrollér injektionsholdetrykket (reduceret holdetryk = reduceret pakning = lidt større PP-hals-OD efter krympning på grund af ufuldstændig pakningskompensation); kontrollér køletiden ved ZQ-injektionsstationen (utilstrækkelig køling = varm præform ved afformning = yderligere krympning efter støbning efter QC-måling). Identifikation af rodårsag og proceskorrektion dokumenteret i det koreanske Ever-Power ZQ IBM-nonconformance report (NCR)-system inden for 2 timer efter detektering af en afvigelse fra specifikationerne.

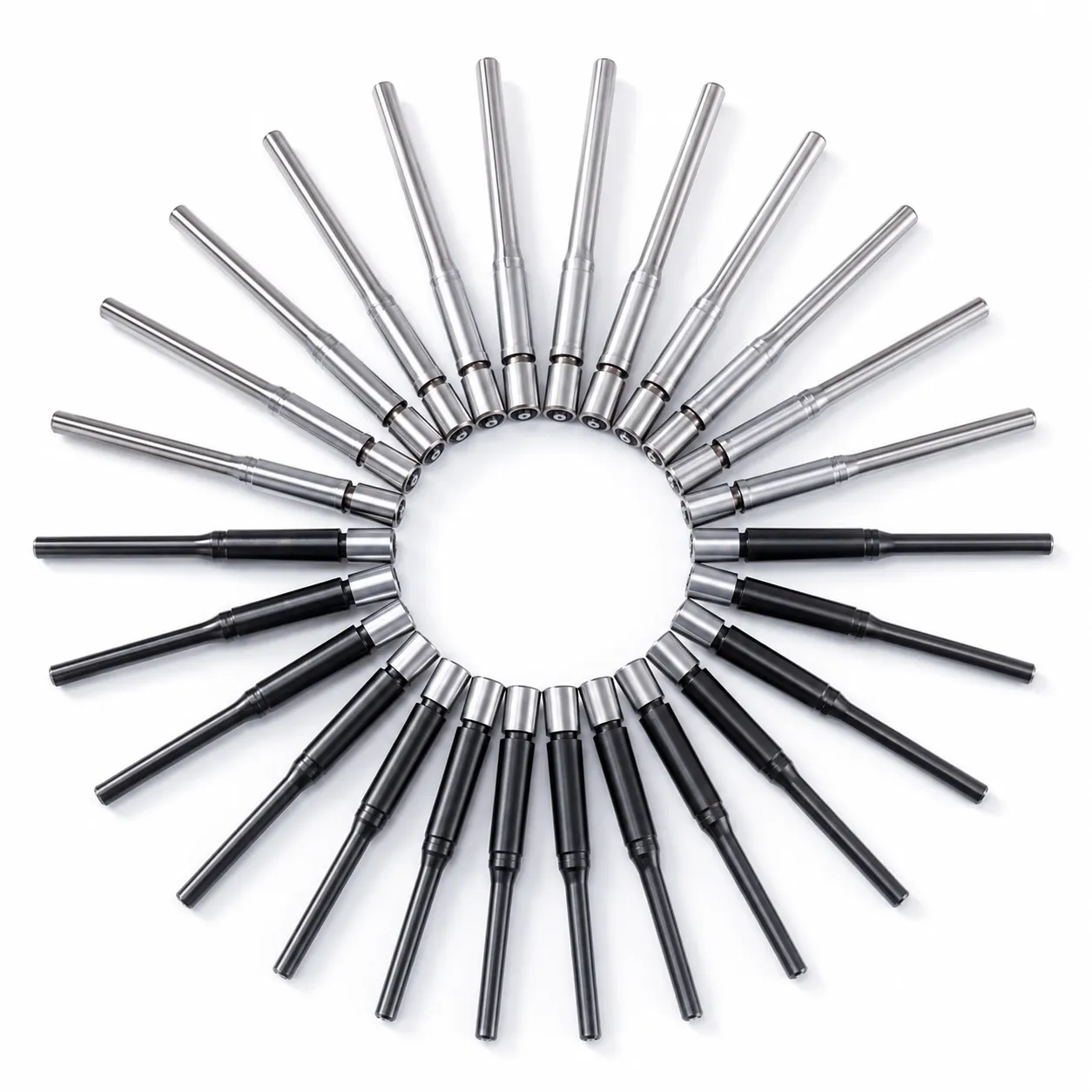

IBM Injektionskavitetshalsbearbejdning hos Ansan-si Mould Shop
Korea Ever-Power Ansan-si støbeformværksted bearbejder IBM injektionshulrumshalsgeometri til ±0,01 mm tolerance ved hjælp af EDM (elektrisk udladningsbearbejdning) og CNC-præcisionsslibning, hvilket producerer ±0,05 mm IBM-flaskehals yderdiameter i produktionen. Vigtige bearbejdningstrin for IBM injektionshulrumshals: CNC-drejning af injektionshulrumshalsens yderdiameter boring til hulrums yderdiameter = målflaskehals yderdiameter + PP-krympning (1,5-1,8% for PP; 1,5-3,0% for HDPE) — bearbejdet til ±0,01 mm diametertolerance ved CNC-borslibning efter grovdrejning. Gevindprofilbearbejdning: enkeltpunkts-EDM eller gevindformet CNC-fræsning af injektionshulrumsgevind til GPI- eller BPF-gevindprofiltegning (gevindstigning, højde, rodradius — alt til ±0,01 mm). Gevindprofil-EDM hos Korea Ever-Power Ansan-si bruger grafit- eller kobber-EDM-elektrode, der er bearbejdet til gevindets inverse profil (gevind negativ) — EDM-processen bearbejder injektionshulrummets gevind til ±0,02 mm gevindprofilnøjagtighed (EDM foretrækkes frem for CNC-gevindfræsning for IBM-hulrumsgevindnøjagtighed, fordi EDM tillader bearbejdning af hærdet H13-stål ved en sluthårdhed HRC 48-52 uden værktøjsafbøjning ved fine gevindgevindfunktioner). TE-liste og pumpens vulstspor: CNC-drejning af TE-liste-ydernes diameter og pumpens snap-vulstsporprofil til ±0,01 mm diameter for ensartet TE-skørtindgreb og pumpens snap-in-kraft. H13-stål IBM injektionshulrumshårdhed: HRC 48-52 (hærdet og anløbet hos Korea Ever-Power varmebehandlingspartner før endelig bearbejdning) for et formmelevetidsmål på 2-5 millioner IBM-produktionscyklusser under ZQ-maskinens driftsforhold.
AFSNIT 06
IBM Pumpe- og Flip-Top Neck Engineering til dispenseringsapplikationer
IBM Lotion Pump Halsdesign (24/410 og 28/410)
Lotionpumpe (også kaldet sæbepumpe eller dispenserpumpe) klikker på IBM-flaskehalsen ved hjælp af en klikkekant (en omkredsgående hævet kant på IBM-halsens yderside under gevindet) til at fastholde pumpehusets krave, som klikker over IBM-halskanten ved pumpemontering. IBM 24/410 og 28/410 lotionpumpehals designparametre på Korea Ever-Power ZQ injektionsstation. Klikkkantens yderdiameter: kantens yderdiameter er den mest kritiske IBM-halsdimension for pumpeindgreb - målkantens yderdiameter bestemmes af pumpeleverandørens pumpehuskraves indvendige rille-yderdiameterspecifikation (typisk klikkekantens yderdiameter = pumpekravens rille-yderdiameter + 0,2-0,4 mm interferens for en klikkefastholdelseskraft på 20-50 N). IBM injektionshulrummets klikkekants yderdiameter er bearbejdet ved ±0,01 mm for at producere ±0,05 mm produktionskugle-yderdiameter. Gevindfunktion på pumpens IBM-hals: 24/410- eller 28/410-gevindet på lotionpumpens IBM-hals går ikke i indgreb med pumpehuset i de fleste lotionpumpeapplikationer (pumpehuset klikker på plads via en vulst, ikke gevindet). Gevindet giver dog en grov positionering af pumpehusets krave under pumpeapplikationer på samlebåndet. Korea Ever-Power verificerer pumpens snap-in og pumpens snap-out (pumpehusets fastholdelse under forbrugerens pumpeslagtryk) ved at fjederteste 10 pumpe-plus-flaske-enheder fra ZQ IBM T1-produktion i Ansan-si med den koreanske pumpeleverandørs produktionspumpehus (Yonwoo 24 mm eller Aptar FP 24 mm lotionpumpe) før kommerciel IBM-produktionsgodkendelse.
IBM Flip-Top Neck Design til krydderier og daglig kemikalier
Flip-top (også kaldet flip-cap eller hængslet låg) lukkemekanisme på IBM-flaskehalsen bruger enten en kliksperle (snap-on flip-top, uden gevind) eller et skruegevind (skrueflip-top) til at fastholde flip-top-huset på IBM-flaskehalsen, hvor flip-top-hængslet tillader forbrugeren at åbne og lukke åbningslåget gentagne gange uden at fjerne lukkehuset fra IBM-flasken. IBM flip-top perlehals (snap-on, mest almindelig til IBM-flasker med sojasovs og daglig kemikalier): IBM-indsprøjtningshulrummet danner en omkredsgående kliksperle under mundingsfladen (perlens yderdiameter = flip-top-husets indre kraverille yderdiameter + 0,2-0,4 mm interferens). Flip-top yderdiameter og perlens indgrebshøjde er designet til: tilstrækkelig klikkraft (15-30 N til forbruger-flip-top-anvendelse uden overdreven anstrengelse) og tilstrækkelig knækmodstand (>80 N — flip-top-huset bør ikke ved et uheld fjernes fra IBM-flasken under forbrugerbrug). IBM flip-top halsgevind (flip-top til skruelåg, bruges til drypfri IBM-dispenseringslukker til sojasovs og ketchup, hvor yderligere momentfastholdelse er påkrævet): IBM 28/410 eller 38/400 gevindhals med flip-top-hus med skruegevindindgreb — giver mere sikker lukningsfastholdelse end snap-on til omvendt dispensering (IBM sojasovsflaske bruges omvendt ved koreansk bordservering: flip-top må ikke falde af under flaskens vægt under inversion). Korea Ever-Power designer IBM flip-top halsgeometrien (perle eller gevind) i henhold til flip-top leverandørtegning, med snap-on/off-kraft valideret ved ZQ T1-test ved mekanisk fjedermåling på 10 flaske-plus-flip-top-enheder fra Ansan-si-produktion på T1-stadiet før godkendelse af kommercielle IBM-krydderi- eller daglige kemiske flaskeprogram.
INGENIØR OFTE STILLEDE SPØRGSMÅL
IBM Neck Finish Engineering Spørgsmål
Q 01
Kan det samme IBM-indsprøjtningshulrum producere flasker til både GPI- og BPF-lukninger ved kun at modificere kernestangen?
IBM-indsprøjtningshulrummet og kernestangen definerer tilsammen IBM-flaskehalsens finishgeometri: Indsprøjtningshulrummets ydre væg definerer den ydre gevindprofil og halsens ydre diameter, mens kernestangen definerer den indre boring og mundingsfladens indre radius. Hvis GPI- og BPF-lukninger for den samme nominelle hals-YD (f.eks. 28 mm GPI 28/410 versus 28 mm BPF 28×3 mm) har den samme specifikation for hals-YD, kan det se ud til, at kun indsprøjtningshulrummets gevindprofil skal ændres (ydre gevind), og kernestangen forbliver uændret. Imidlertid opnås det typisk ikke at ændre kun indsprøjtningshulrummets gevindprofil, mens kernestangen forbliver uændret, ved at modificere kernestangen alene - det kræver ændring af indsprøjtningshulrummets gevindprofil ved at ombearbejde eller udskifte indsprøjtningshulrummet. Kernestangmodifikationsmetoden fungerer til ændringer i den indre boring (forskellig indre diameter, forskellig hældetudsboring), ikke ændringer i den ydre gevindprofil. I praksis producerer Korea Ever-Power separate IBM-indsprøjtningshulrumssæt til GPI- og BPF-halsfinisher, selv ved samme nominelle hals-YD, fordi: gevindstigning, dybde og stigning varierer mellem GPI 28/410 og BPF 28×3 mm, hvilket kræver forskellig gevindbearbejdning af indsprøjtningshulrummet; TE-kantgeometrien kan variere mellem GPI- og BPF-systemlukninger (forskellig TE-kant-YD og højde for GPI-lukning versus BPF-luknings TE-indgreb). Den praktiske løsning for et mærke, der kræver både GPI- og BPF 28 mm IBM-flasker fra den samme ZQ-maskine, er: to indsprøjtningshulrumssæt (GPI og BPF), der deler det samme blæsestøbehulrum og kernestangshus (kun indsprøjtningshulrummets øvre halssektion er forskellig mellem GPI og BPF). Blæsestøbehulrummet (hus og base) og kernestangshussektionen deles, hvilket reducerer de samlede værktøjsomkostninger for GPI/BPF dual-standard IBM-program i forhold til to helt separate IBM-støbeformsæt. Korea Ever-Power Ansan-si kan designe og producere GPI/BPF delt blæseform + dobbelt sprøjtestøbehulrum IBM-formkonfigurationer til IBM-programmer på eksportmarkedet, der kræver GPI-hals til nordamerikanske og asiatiske lukninger og BPF-hals til europæiske lukninger fra det samme IBM-flaskeprogram.
Q 02
Hvorfor varierer den ydre diameter på IBM-halsen på en PP-flaske en smule mellem de første 100 produktionscyklusser og steady-state-produktionen?
Variation i den ydre diameter (OD) af IBM PP-flaskehalsen i løbet af de første 100-300 ZQ-produktionscyklusser (opstartsdrift) er et almindeligt observeret fænomen ved Koreas Ever-Power Ansan-sis produktion og er forårsaget af tre termiske ligevægtsprocesser, der opstår, når ZQ IBM-maskinen overgår fra koldstart til steady-state termiske forhold. For det første, termisk udvidelse af værktøjsstål i injektionshulrummet: H13-stål IBM-injektionshulrummet udvider sig termisk, når det opvarmes fra omgivelsestemperatur (typisk 20-25 °C ved Koreas opstart om morgenen) til dets steady-state driftstemperatur (injektionshulrummets steady-state temperatur: ca. 40-60 °C for standard PP IBM fra kontakt med 220-235 °C PP-smelte ved hver cyklus). Termisk udvidelseskoefficient for H13-stål er cirka 11 × 10−6/°C: for en injektionsboring med en yderdiameter på 28 mm producerer en temperaturstigning på 35 °C fra omgivelsestemperatur til steady-state en yderdiameterudvidelse af boringen Δd = 28 × 11 × 10−6 × 35 = 0,011 mm. Denne værktøjsudvidelse betyder, at injektionsboringen er 0,011 mm mindre ved steady-state end ved koldstart — hvilket giver en yderdiameter af IBM-flaskehalsen, der er cirka 0,01 mm mindre ved steady-state end ved opstart. For det andet, termisk udvidelse af kernestangen: ZQ-kernestangen opvarmes også fra omgivelsestemperatur til steady-state (kernestangens steady-state-temperatur er typisk 50-80 °C fra gentagen PP-smeltekontakt) — kernestangens yderdiameter øges en smule ved steady-state, hvilket reducerer præformens ringformede halsvæg en smule (kernestangens yderdiameter ↑ ⇒ præformens halsvæg ↓). For det tredje, stabilisering af PP-processens temperatur: ZQ-tøndevarmerens PID-regulator bruger 20-50 cyklusser på at nå en termisk stabil tilstand fra koldstart — variation i smeltetemperatur under termisk stabilisering producerer variation i PP-krympning og derfor variation i IBM-hals-OD i opstartsflasker. Korea Ever-Power Ansan-sis standardpraksis: ZQ IBM-maskiner varmes op i 30-50 cyklusser (opstartsrensning + indledende produktionscyklusser holdt som "opvarmningsskrot"), før produktionen starter, og hals-OD-måling foretages. Først efter at ZQ-tøndetemperaturer, injektionshulrumstemperatur og kernestangtemperatur har nået en stabil tilstand (bekræftet af 10 på hinanden følgende IBM-flaskehals-OD-målinger inden for ±0,03 mm), begynder Korea Ever-Power Ansan-sis produktion at generere overensstemmende IBM-flasker til kundeforsendelse.
Q 03
Hvordan håndterer Korea Ever-Power IBM-halsfinish til kundespecifikke (ikke-standardiserede) lukkesystemer?
Kundeproprietære IBM-halsfinisher (lukningssystemer designet og ejet af kosmetik- eller farmaceutiske mærker, ikke baseret på offentliggjorte GPI/BPF-standarder) er blandt de mest krævende IBM-halsteknikprojekter hos Korea Ever-Power Ansan-si, fordi halsgeometrien skal reverse-engineeres fra mærkets proprietære fysiske prøve af lukningen eller 2D-tegning og nøjagtigt replikeres i IBMs injektionshulrum uden adgang til lukningsleverandørens tolerancespecifikationsark. Korea Ever-Powers proces til proprietær IBM-halsteknik: trin 1 - dimensionsanalyse af lukningsprøver: mærket leverer 5-10 prøver af lukningslegemer (sprøjtestøbte PP- eller HDPE-hætter, pumpehuse eller flip-tops) fra deres proprietære lukningsværktøjer. Korea Ever-Power Ansan-sis dimensionsteam måler alle relevante dimensioner for lukningens indre indgreb (lukningslegemets indvendige gevindprofil, lukningens snapkraves indvendige rille yderdiameter, TE-skørtindgrebets indvendige yderdiameter) ved hjælp af kalibreret digitalt mikrometer (±0,001 mm) og måling af optisk komparatorprojektionsprofil. Trin 2 — Beregning af IBM-halsdimension: IBM-flaskehals yderdiameter = lukkelegemets indre yderdiameter for indgreb ± interferens/spillerum designet til den specifikke lukkefunktion (skruehætte: 0,0-0,1 mm spillerum mellem hættegevind og flaskegevind til skruemontering; trykknapper: 0,2-0,4 mm positiv interferens for trykfastholdelse). Trin 3 — Bearbejdning af injektionshulrummet: Korea Ever-Power Ansan-si støbeformmaskiner, injektionshulrummets halsgeometri i henhold til beregnet IBM-flaskehalsspecifikation (EDM-gevind, CNC-boring, CNC-kant). Trin 4 — Validering af T1-tilpasning: T1 IBM-flaskeprøver sendt til mærket til proprietær tilpasningstest af lukkemekanismen — mærkets QC-team for lukkemekanismen installerer den proprietære lukning på T1 IBM-flasken og måler: moment for hættepåføring (skrue), snap-in-kraft (pumpe/kant), snap-out-kraft (fastholdelse), TE-skørtbrudmoment (første åbning). Korea Ever-Power justerer injektionshulrummets dimensioner baseret på T1-tilpasningsdata til T2-validering før FAI-godkendelse af det proprietære IBM-flaskeprogram for hals. Alle proprietære data om lukningens dimensioner opbevares under NDA hos Korea Ever-Power Ansan-si.
Q 04
Hvilke IBM-halsdesignfunktioner muliggør montering af dråbetæller til farmaceutiske og kosmetiske IBM-serumflasker?
Montering af dråbetælleren på IBM-serumflasker (18/415 eller 20/415 smalhalset PP IBM farmaceutisk hætteglas eller kosmetisk øjenserum IBM-flaske) kræver en IBM-halsgeometri, der er specifikt designet til dråbetællerkraven (aluminium- eller PP-krave, der fastholder gummibolden og glas- eller PP-dråbetællerpipetten). IBM-halsdesignfunktioner til dråbetælleren: glat boret IBM-hals indvendig overflade (Ra ≤0,4 μm på kernens stanghals yderside for at producere en glat indvendig boring) til indsættelse og fjernelse af dråbetællerpipetten uden overflademodstand. IBM-hals med krympekrave (aluminium-krympekrave til dråbetæller): IBM-hals ydre vulst eller riflet zone under gevindet til deformation af aluminium-krympekraven under samling (krympekraven krympes mekanisk på IBM-flaskehalsen under samling af farmaceutisk påfyldningslinje, hvor gummibold-pipette-samlingen permanent fastholdes). IBM-halsvulstens yderside og riflede dimensioner ved ZQ-injektionsstationen designet til målkrympekraft (50-120 N trykkraft til farmaceutisk dråbetællerkrympesamling). IBM-hals til dråbetæller med skruekrave (PP-dråbetæller med skruekrave): IBM 18/415 eller 20/415 gevind på flaskehals til PP-dråbetæller med skruekrave (skruekrave med integreret gummibold holder pipetten fast ved at skrues på IBM-flaskehals). IBM-gevind yderdiameter ±0,05 mm for ensartet drejningsmoment for skruekraven ved den farmaceutiske påfyldningslinje. Indsats til dråbetællerdyse: Nogle IBM-flasker til farmaceutisk serum har en indsats til dråbetællerdyse (lille PP-dyse, der klikker fast i IBM-flaskens mundingsboring), der begrænser flowet i dråbetællerflasken til dispensering af én dråbe. IBM-flaskens mundingsyderdiameter (indre boring dannet af kernens stanghals yderdiameter) er bearbejdet til ±0,02 mm for ensartet klikkraft på dråbetællerdyseindsatsen på tværs af IBM-produktion. Korea Ever-Power producerer 18/415 og 20/415 smalhalsede IBM PP serum- og farmaceutiske dråbetællerflasker på ZQ40 IBM-maskinen (højeste antal hulrum for små IBM-dråbetællerflasker hos Ansan-si: 10-12 hulrum til 10-30 ml PP smalhalsede IBM-dråbetællerflaske på ZQ40) til koreanske farmaceutiske og kosmetiske øjenserum-, håndkøbsfarmaceutiske væsker og IBM-emballageprogrammer for dermatologiske produkter.
Q 05
Hvordan understøtter IBM-halsen blæseformen på ZQ Station 2, og hvorfor er dette vigtigt for halsens yderdiameter?
Ved ZQ IBM Station 2 (blæsestation) går præformen, der bæres på kernestangen, ind i blæseformhulrummet. Blæseformhulrummets krop og base lukker sig omkring præformens krop og bund, men IBM-flaskehalsen sidder over blæseformhulrummets skillelinje uden for den lukkede blæseform. IBM-præformhalsen understøttes ved Station 2 af halsringen (også kaldet halsplade eller halssplit): to halvdele af en præcisionsbearbejdet ring, der passer rundt om IBM-præformhalsens yderside ved blæseformens skilleplan og giver: lateral støtte til IBM-præformhalsen mod blæsetrykinduceret lateral bevægelse under blæseoppustning (uden halsringsstøtte kan et blæselufttryk på 4-8 bar, der virker inde i præformkroppen, skubbe præformen radialt ind i blæseformhulrummet og forårsage asymmetrisk kropsvægfordeling); lodret støtte til IBM-præform-plus-kerne-stang-enhedens vægt i blæsestationen (halsringen understøtter vægten af præformen og kernestangen, der er ophængt fra injektionsstationens maskinplade under blæsepausen). Halsringens indre yderdiameter på Korea Ever-Power ZQ-maskiner er bearbejdet til at matche IBM-præformhalsens yderdiameter ved produktionstolerance + 0,1-0,2 mm spillerum: halsringens indre yderdiameter = IBM-præformhalsens yderdiameter + 0,15 mm spillerum. Denne spillerum tillader IBM-præformhalsen at trænge ind i og ud af halsringen under indeksering af ZQ-stationen uden at skrabe (halsringsspillerum 0,15 mm > ZQ-indekseringspositionstolerance 0,05 mm for jævn indføring af halsringen), men tæt nok til at forhindre lateral bevægelse af præformen under blæsning. Halsringsspillerum er vigtigt, fordi overdreven slid på halsringen (halsringens indre yderdiameter øges over IBM-produktionscyklusser, når PP/HDPE-præformhalsen er i kontakt med halsringen ved indeksering) producerer øget lateral bevægelse af præformen ved blæsestationen, hvilket kan forårsage asymmetri af IBM-husvæggen (den ene side tyndere end den modsatte side fra præformens excenterblæseekspansion). Korea Ever-Power overvåger slid på halsringene ved kvartalsvis dimensionsmåling i Ansan-si og udskifter halsringene, når den indre yderdiameter overstiger IBM-præformens halsyderdiameter + 0,25 mm frigang for at opretholde IBMs specifikation for kropsvæggens symmetri.
Q 06
Kan Korea Ever-Power producere IBM-flasker med dobbeltgevindhals (udvendig GPI-gevind + indvendig gevind) til speciallukningsapplikationer?
Dobbeltgevindede IBM-flaskehalse (udvendigt gevind på den ydre halsoverflade + indvendigt gevind i den indvendige boring af IBM-flaskehalsen) kan opnås på Korea Ever-Power ZQ IBM-maskiner til specielle lukkeapplikationer, hvor IBM-flaskehalsen skal indgribe med to separate lukkekomponenter samtidigt. Udvendigt gevind: dannet af ZQ-injektionshulrumshalsens ydre profil (standard GPI- eller BPF-udvendigt gevind EDM-maskineret i injektionshulrummet). Indvendigt gevind: dannet af ZQ-kernestanghalsens ydre profil (gevindprofil CNC-maskineret på kernens stanghals ydre diameter, hvilket producerer indvendigt gevind i præformens indvendige boring ved ZQ-injektionsstation 1). Specielle IBM-applikationer til dobbeltgevindhals: præcisionsfarmaceutisk dråbetællerflaske, hvor: udvendigt gevind (28/400) accepterer en beskyttende ydre skruelåg af PP (børnesikret ydre låg til detailvisning og transport), og indvendigt gevind accepterer et gevindskåret dråbetællerpipettehus (glaspipette med PP-skrueadapter til præcisionsdosistitrering). IBM-flaskebrugeren fjerner den ydre skruelåg, indsætter dråbetællerpipetten i det indvendige gevind og bruger dråbetælleren til dosismåling. Industrielt præcisionsreagens IBM-flaske: udvendigt gevind til standard laboratorieskruelåg (med primær lukning) og indvendigt gevind til glas- eller PTFE-dispenseringspipette. Kompleksitet ved bearbejdning af IBM-injektionshulrum med dobbelt gevind: det udvendige gevind på injektionshulrummets ydre boring og det indvendige gevind på kernestangens ydre diameter skal designes sammen for den specifikke afstand mellem de to lukkesystemer, der indgriber samtidigt. Korea Ever-Power Ansan-sis støbeteknikteam designer IBM-halsgeometri med dobbelt gevind ud fra kundens lukketegningssæt (udvendig hættetegning + tegning af pipettepipette), beregner gevindindgrebsinterferens for hvert system uafhængigt og bearbejder injektionshulrummet + kernestangen i overensstemmelse hermed. T1-testvalidering: IBM T1-flaskeprøver med dobbelt gevind testet med både udvendig hætte og indvendig pipettesamling for montering, moment til påsætning/fjernelse af hætte og indgreb med pipettepipette før FAI-godkendelse af IBM-flasker med dobbelt gevind hos Korea Ever-Power Ansan-si.
