VELIKI FORMAT IBM · 500ML–1000ML · ZQ80 ZQ110 ZQ135 · KOREA EVER-POWER
IBM velikog formata:
500 ml do 1000 ml Vodič za brizganje plastike duvanjem
Brizganje plastike duvanjem od 500 ml do 1000 ml zahtijeva veće mašinske platforme — ZQ80, ZQ110 i ZQ135 — sa većim kapacitetom ubrizgavanja, većim dimenzijama ploče i dužim jezgrenim šipkama nego što to čine ZQ40 i ZQ60 koji se koriste za standardne IBM kontejnere od 10-300 ml. Ovaj vodič obuhvata odabir mašine, procesne parametre, opcije materijala, ekonomičnost broja šupljina i rezultate kvaliteta za IBM kontejnere velikog formata u farmaceutskoj, prehrambenoj, kućnoj hemijskoj i ličnoj njezi.
500 ml–1000 ml PP / HDPE
Farmaceutski proizvodi • Prehrambeni proizvodi • Kućanski proizvodi
KOREA EVER-POWER · ANSAN-SI, GYEONGGI-DO · JULI 2026.
IBM VELIKI FORMAT · REFERENCA ZA IZBOR MAŠINE
ZQ80 (raspon od 500 ml)
Maksimalna težina 466 g
ZQ80 obrađuje 500ml PP IBM u 4-6 šupljina (ukupno punjenje ~200-300g) i 500ml HDPE IBM u 4 šupljine (ukupno punjenje ~220-260g). Primarna mašina za 500ml dnevne hemikalije, ličnu njegu i prehrambene IBM boce.

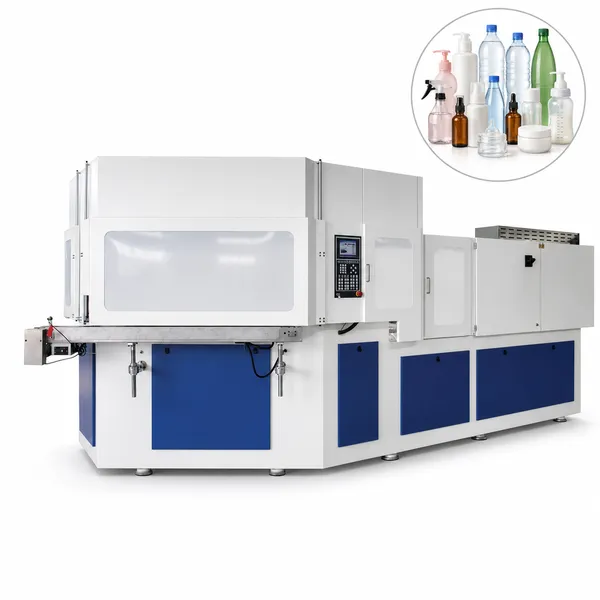

ZQ110 (500-750ml)
Maksimalna težina 540 g
ZQ110 pokriva 500ml sa 6-8 šupljina i 750ml PP IBM sa 4-6 šupljina. Veća ploča 1100×460mm za veliki format sa više šupljina. Primarna mašina za 500ml farmaceutske i 750ml kućne IBM boce.

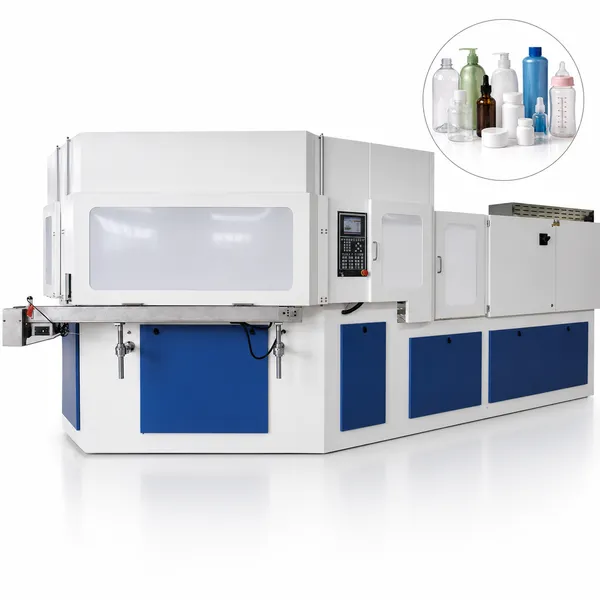

ZQ135 (750ml-1L)
Maksimalna težina 650 g
ZQ135 obrađuje 1L PP IBM u 4-6 šupljina (ukupno punjenje ~300-400g) i glavna je korejska Ever-Power mašina za 1L IBM širokog grla farmaceutske i kućne lonce. Maksimalni IBM format u ZQ seriji.
Ključna razlika u procesu
Duži ciklus
Vrijeme ciklusa za IBM od 500ml-1L je 6-10s u odnosu na 3,5-5s za IBM od 50-200ml, zbog dužeg vremena hlađenja predforme. Izlaz po mašini na sat je niži nego kod malog formata, ali masa zida predforme zahtijeva potpuno hlađenje prije skidanja.
ODJELJAK 01
IBM velikog formata u odnosu na EBM: Ekonomija procesa pri 500ml–1L
Pri formatima posuda od 500ml-1L, ekonomija IBM u odnosu na EBM proces se mijenja u poređenju sa manjim formatima. Pri formatima od 50-200ml, IBM-ove prednosti u pogledu kvaliteta i nultog ispuštanja pare su uvjerljive, a IBM je očigledno superiorniji po većini kriterija. Pri formatu od 500ml-1L, IBM ostaje proces izbora za farmaceutske i precizne primjene u ličnoj njezi, ali EBM postaje konkurentniji za široku potrošnju kućne i prehrambene posude zbog nižih troškova alata i kapaciteta EBM mašine većeg formata. Korea Ever-Power-a IBM mašine ZQ80, ZQ110 i ZQ135 opslužuju IBM segmente od 500 ml do 1 l gdje IBM-ove prednosti u kvaliteti, nultom riziku od paljenja i preciznosti grla i dalje komercijalno cijene vlasnici brendova - farmaceutske kompanije koje zahtijevaju PP posude u skladu sa GOST, BP ili USP standardima, brendovi proizvoda za ličnu njegu koji specificiraju toleranciju vanjskog promjera grla za pristajanje pumpe na 500 ml+, te prehrambene kompanije koje zahtijevaju djevičanski PP ili HDPE bez mletog materijala za posude velikog formata koje dolaze u kontakt s hranom.
| FORMAT | IBM PREDNOST | PREDNOST EBM-a | ODLUKA O TRŽIŠTU |
|---|---|---|---|
| 500ml Farmaceutski proizvod | Preciznost vrata, bez ponovnog brušenja, usklađenost sa GOST/BP standardima | Niži troškovi alata | IBM je snažno preferiran — farmaceutske specifikacije određuju IBM-ov izbor bez obzira na format |
| 500ml Lična njega | Spoljni prečnik vrata pumpe ±0,05 mm, baza bez treperenja, završna obrada površine | Veći učinak po šupljini, ovalni oblici | IBM se preferira za brendove sa zatvaračem pumpe; EBM za ovalne ili robne formate |
| 750ml Domaćinstvo | ESCR baza, ujednačenost zida, nulti bljesak | Donji alat, opcija koekstruzije EVOH, ovalni | IBM za ESCR premium brenda i osnovni integritet; EBM za domaćinstva sa robom po pristupačnoj cijeni |
| 1L hrane/dodatka prehrani | Bez ponovnog brušenja, bez ponovnog brušenja, ujednačenost zidova, preciznost vrata | Koekstruzija EVOH barijere, donji alat | IBM za dodatke prehrani i hranu s prozirnim vratom; EBM za EVOH barijeru ili robu vrlo velikih količina |
ODJELJAK 02
Izbor mašine: ZQ80, ZQ110, ZQ135 za veliki format
| MAŠINA | STEZALJKA (KN) | MAKSIMALNI HIT (g) | PLOČA (mm) | 500ml ŠUPLJINE | 1L ŠUPLJINE |
|---|---|---|---|---|---|
| ZQ80 | 800 | 466 | 800×400 | 4–6 | 2–4 (marginalno) |
| ZQ110 | 1,100 | 540 | 1.100×460 | 6–8 | 4–6 |
| ZQ135 | 1,350 | 650 | 1.300×500 | 8–10 | 6–8 |
ODJELJAK 03
IBM proces velikog formata: Vrijeme ciklusa i hlađenje
VRIJEME CIKLUSA I IZLAZ VELIKOG FORMATA IBM-A — REFERENTNI PODACI ZQ110 (PP)
500ml PP / 6 kafe
Ciklus: 6,5 s → 3.323/h
500ml PP IBM kod ZQ110 6 šupljina, ciklus od 6,5s (u odnosu na 4,0s za 150ml PP). Niži učinak po satu, ali prednosti IBM kvaliteta (nula bljeska, preciznost grla) zadržane na formatu od 500ml
750ml PP / 6 kafe
Ciklus: 8,0 s → 2.700/h
750ml PP IBM na ZQ110 6 šupljina, ciklus od 8,0 s. Duže vrijeme hlađenja za viši zid predoblika od 750 ml. Godišnja proizvodnja u 2 smjene: ~13 miliona boca/godišnje po ZQ110
1L PP / 6 kanistera
Ciklus: 9,5 s → 2.274/h
1L PP IBM pri ZQ110 6 šupljina, ciklus od 9,5 s. ZQ135 sa 8 šupljina i 9,0 s postiže 3.200/h za 1L — veći broj šupljina efikasniji od bržeg ciklusa za 1L IBM ekonomičnost
Hlađenje dominira
65–70% ciklusa
Pri IBM-u od 500ml-1L, vrijeme hlađenja predoblika iznosi 65-70% ukupnog ciklusa (u poređenju sa 55% pri 100-200ml). Temperatura vode za hlađenje kalupa (10-15°C) i dizajn kanala dominiraju optimizacijom produktivnosti IBM-a velikog formata.
Dužina jezgrene šipke za veliki format
IBM preforme od 500ml-1L su više od standardnih IBM preformi malog formata - IBM boca od 1L visine 220-240mm zahtijeva izloženu dužinu jezgrene šipke od približno 250mm od površine ploče do vrha šipke. Pri dužini jezgrene šipke od 250mm, tolerancija pravolinijskog položaja od ±0,01mm preko cijele dužine šipke je kritična: greška pravolinijskog položaja od 0,05mm na vrhu šipke proizvodi ekscentricitet od 0,05mm u stijenci preforme od 1L, što se prevodi u varijaciju debljine stijenke od ±15% u boci od 1L na ciljanom zidu od 1,2-1,4mm. Korea Ever-Power proizvodi jezgrene šipke velikog formata od alatnog čelika H13, precizno brušene na ±0,01mm preko cijele dužine šipke i provjerene na V-bloku prije isporuke kalupa. Preporučuje se godišnja ponovna inspekcija pravolinijskog položaja jezgrene šipke za IBM programe od 1L sa >10M ciklusa/godišnje.
Dizajn rashladnog kanala za veliki format
Hlađenje šupljine za ubrizgavanje kod IBM-a velikog formata mora efikasno izvlačiti toplinu iz više, teže mase PP ili HDPE predforme unutar vremena ZQ ciklusa predviđenog za hlađenje. Korea Ever-Powerov dizajn kanala za hlađenje kalupa velikog formata za programe ZQ110 i ZQ135 koristi spiralne kanale za hlađenje oko prečnika šupljine za ubrizgavanje (u poređenju sa kanalima sa ravnim otvorom u manjim kalupima) kako bi se maksimizirala površina kontakta sa rashladnom vodom po jedinici visine šupljine - smanjujući vrijeme ciklusa kod IBM-a velikog formata za 10-15% u poređenju sa dizajnom hlađenja sa ravnim otvorom pri ekvivalentnoj debljini stijenke predforme. Hlađenje kalupa za duvanje za kalupe od 500ml-1L, IBM također koristi povećani prečnik kanala (10-12mm u odnosu na standardnih 8mm) kako bi se smanjio pad pritiska rashladne vode preko više visine šupljine kalupa za duvanje, održavajući konzistentnu temperaturu rashladne vode od 10-15°C na ulazu i izlazu iz dugog kruga hlađenja.
ODJELJAK 04
Opcije materijala: PP u odnosu na HDPE za IBM od 500 ml do 1 l
| KRITERIJ | PP IBM (500ml–1L) | HDPE IBM (500ml–1L) |
|---|---|---|
| Primarna primjena | Farmaceutski proizvod (sirup sa širokim otvorom), dodatak prehrani, bočica s pumpicom za ličnu njegu | Kućna hemikalija, surfaktant, sredstvo za pranje rublja, industrijsko dezinfekcijsko sredstvo |
| Vrijeme ciklusa (1L / 6 kaveza) | 9,0–10 s | 10–12 s (HDPE sporija kristalizacija na velikom zidu) |
| Performanse ESCR-a | Dobro (udarni kopolimer PP) | Superior — HDPE 5-10x PP ESCR na istom zidu |
| Transparentnost | Prozirna (RCP PP) do neprozirno bijela (pigmentirana) | Prirodno prozirna do neprozirno bijela (pigmentirana TiO2) |
| Sterilizacija | 100°C kipuća voda (farmaceutska) | Ne preporučuje se iznad 80°C (HDPE HDT niži od PP) |
| Preporučena mašina | ZQ110 (500-750ml), ZQ135 (1L) | ZQ80 (500ml/4-6 kapsula), ZQ110 (500-750ml/6-8 kapsula) |
ODJELJAK 05
IBM aplikacije velikog formata i tržišni segmenti
500ml Farmaceutski IBM
Farmaceutske boce od 500 ml sa širokim grlom, PP IBM, najveći su standardni format farmaceutskih spremnika na korejskom, ruskom i evropskom tržištu — koriste se za OTC tečne preparate (sirup protiv kašlja, suspenzija antacida, oralna rehidratacija), antiseptičke rastvore (hlorheksidin, miramistin 500 ml bolnički dozator) i tečne proizvode nutritivnih dodataka (multivitaminske rastvore, mineralne komplekse u mjesečnom pakovanju od 500 ml). ZQ110 sa 6-8 šupljina za 500 ml PP farmaceutskih boca, IBM proizvodi 2.800-3.600 boca/sat — dovoljno za godišnji program farmaceutskih boca od 40-50 miliona pri proizvodnji ZQ110 u 2 smjene. Korea Ever-Power isporučuje ZQ110 mašine sa specifičnim alatima za završnu obradu grla za farmaceutsku industriju (široko grlo 38 mm, ROPP grlo, CRC navoj) za farmaceutsku IBM primjenu od 500 ml na korejskim i globalnim programima farmaceutskog pakovanja.
750ml IBM za ličnu njegu
IBM PP posude za ličnu njegu od 750 ml služe u kategoriji gelova za tuširanje, šampona i regeneratora na korejskim i azijskim maloprodajnim tržištima, gdje je 750 ml preferirana jedinica porodične veličine u korejskim supermarketima i hipermarketima (Homeplus, Emart, Lotte Mart). IBM-ova preciznost vrata pumpe (28/410 GPI na ±0,05 mm za pumpu za losion od 750 ml) i glatka površina tijela (Ra <0,8 μm za termoskupljajuću omotač ili tampon štampu bez primera) čine IBM procesom koji je preferiran po kvalitetu za korejske brendove lične njege u ovom formatu. ZQ110 sa 6 šupljina za 750 ml PP IBM proizvodi približno 2.700 boca/sat - što daje 13 miliona boca/godišnje u korejskoj proizvodnji u dvije smjene, pokrivajući jedan do dva glavna korejska programa brendova lične njege u ovom formatu iz jedne ZQ110 investicije.
1L Kućanstvo i hrana IBM
1L PP ili HDPE IBM posude služe za korejske i globalne kućne hemikalije (omekšivači za tkanine, višenamjenska sredstva za čišćenje), hranu (soja sos, ulje za kuhanje u vrhunskom prozirnom PP IBM-u za vidljivost proizvoda) i dodatke prehrani (1L posuda za proteinski šejk, dodatak prehrani). Korea Ever-Power ZQ135 sa 6-8 šupljina za 1L PP IBM proizvodi 2.700-3.200 boca/sat - najveći učinak u ZQ rasponu za 1L IBM. Investicijski slučaj 1L IBM za korejske kućne brendove: domaća isporuka ZQ135 IBM s vremenom isporuke od 3-5 dana u Koreji u odnosu na kinesku ili europsku isporuku od 60-90 dana, što omogućava korejskim kućnim brendovima u online maloprodaji Coupang i Naver da odgovore na brze poraste potražnje bez troškova uvoznih zaliha koje su prethodno bile potrebne.
ČLANAK 06
IBM kvalitet velikog formata: Preciznost vrata i ujednačenost zidova
Vanjski promjer vrata kod IBM-a velikog formata
Preciznost vanjskog promjera grla IBM velikog formata na ZQ110/ZQ135 održava istu toleranciju od ±0,05 mm od šupljine do šupljine kao i IBM ZQ40 malog formata, jer su geometrija šupljine za ubrizgavanje grla i karakteristike pritiska ubrizgavanja ekvivalentne u cijelom ZQ rasponu mašina. Farmaceutski IBM široki grlić od 500 ml i 1 l (38 mm vanjski promjer) pri ±0,05 mm vanjskom promjeru na ZQ110/ZQ135 zadovoljava sve korejske, ruske (GOST), evropske (Ph. Eur.) i američke (USP) specifikacije dimenzija grla farmaceutskih plastičnih spremnika za standardno prileganje sistemu zatvaranja - rezultat kvalitete koji EBM velikog formata ne može pouzdano postići pri varijaciji vanjskog promjera grla puhanjem od ±0,15-0,30 mm.
Ujednačenost zida pri 500 ml – 1 l IBM
Izazov ujednačenosti zida kod velikih IBM boca povećava se s visinom posude: PP ili HDPE predforma mora se ravnomjerno napuhati od vrha (blizu grla) do dna (blizu baze) preko visine puhanja od 200-240 mm za 1L IBM, naspram 80-120 mm za 100ml IBM. Korea Ever-Power rješava problem ujednačenosti zida velikih formata kroz dizajn suženja predforme (šupljina za ubrizgavanje se malo sužava deblje u zoni baze predforme kako bi se kompenzirao veći omjer istezanja puhanjem na dnu boce) i stepenasti pritisak puhanja (dvostepeno puhanje kod ZQ110/ZQ135: faza prethodnog puhanja od 2-3 bara napuhava zonu baze predforme prije nego što glavno puhanje od 7-9 bara završi potpuno napuhavanje šupljine). Ove mjere dizajna i procesa proizvode varijaciju zida tijela 1L PP IBM boce od ±18-22% od grla do baze - unutar specifikacije ujednačenosti zida za velike IBM boce kompanije Korea Ever-Power i superiorniju u odnosu na varijaciju zida EBM velikog formata ±25-35% pri ekvivalentnom formatu.
Korejski i globalni proizvođači koji planiraju IBM investicije od 500ml-1L mogu kontaktirati Korea Ever-Power za odabir mašina ZQ80/ZQ110/ZQ135, konsultacije o dizajnu kalupa velikog formata, prethodnu validaciju procesa PP i HDPE i modeliranje godišnjeg učinka. Asortiman IBM mašina Ever-Power iz Koreje Od ZQ40 do ZQ135 pokriva kompletan asortiman IBM posuda od 10 ml do 1.000 ml za farmaceutsku, ličnu njegu, prehrambenu i kućnu upotrebu.
Često postavljana pitanja o inženjerstvu
IBM velikog formata — Inženjerska pitanja
P 01
Pri kojoj količini IBM postaje nekonkurentan EBM-u po pitanju ekonomije proizvodnje?
Tačka ukrštanja između IBM i EBM ekonomičnosti proizvodnje zavisi od zahtjeva za kvalitetom primjene posude, ali sa stanovišta čisto mašinske ekonomije, ukrštanje se obično dešava na 750ml-1L za robne posude (bez preciznog grla, bez zahtjeva za ESCR, bez farmaceutske specifikacije). Kod robnih posuda od 750ml-1L (kućno izbjeljivač, generički tečni sapun, industrijski rastvor za čišćenje) gdje je varijacija vanjskog promjera grla od ±0,20-0,30mm prihvatljiva, osnovni ESCR nije specificiran, a ujednačenost stijenke ±25-35% je prihvatljiva: niža ulaganja u alate EBM-a (aluminijski EBM kalup u odnosu na čelični IBM kalup, 3-4 puta niži troškovi za isti format), veći izlaz EBM šupljina na 1L (4-6 EBM šupljina rade u EBM ciklusu od 2-3s u odnosu na 4-6 IBM šupljina u IBM ciklusu od 9-10s - EBM proizvodi 2-3x više posuda od 1L na sat po šupljini) i niži kapitalni troškovi EBM mašine čine EBM ekonomičnijim procesom za robne posude od 1L. Za posude od 1 litre sa bilo kojim od ovih zahtjeva: precizni vrat pumpe, farmaceutske specifikacije, ESCR-kritična formulacija, kontakt s hranom bez ponovnog mljevenja ili kvalitet površine za dekoraciju: IBM na ZQ135 ostaje preferirani proces bez obzira na poređenje ekonomije formata od 1 litre sa EBM proizvodnjom robe. Korea Ever-Power preporučuje kupcima da primjenjuju IBM-EBM okvir odlučivanja (prvo zahtjevi za kvalitetom, a zatim ekonomija), a ne samo volumen formata prilikom procjene odabira procesa za posude velikog formata.
P 02
Može li ZQ135 proizvoditi IBM posude od 1 litre po ekonomski isplativoj cijeni za korejske kućne marke?
Da — ZQ135 sa 8 šupljina za 1L PP IBM pri ciklusu od 9,0 sekundi proizvodi 3.200 boca/sat, ili približno 19,2 miliona boca od 1L godišnje pri radu u 2 smjene (16 sati/dan) i 300 proizvodnih dana. Za korejske kućne brendove (omekšivač za tkanine, višenamjensko sredstvo za čišćenje, soja sos u formatu od 1L) pri godišnjim količinama programa od 5-20 miliona jedinica/godišnje, proizvodnja ZQ135 IBM je ekonomski isplativa prema domaćoj ekonomiji proizvodnje u Koreji (korejska PP smola, korejski troškovi rada, korejski troškovi energije) u odnosu na alternativu uvoza posuda od 1L od kineskih ili evropskih IBM dobavljača. Prednost IBM kvaliteta (nula treperenja, ESCR baza, preciznost grla za pumpu ili pričvršćivanje na preklop) komercijalno je cijenjena od strane korejskih kućnih brendova u kanalima Coupang i Naver gdje diferencijacija premium ambalaže potiče stope konverzije potrošača. Povrat investicije ZQ135 za korejske 1L IBM programe obično iznosi 24-36 mjeseci pri godišnjim količinama od 5 miliona+ jedinica, a povećava se na 18-24 mjeseca pri godišnjim količinama od 10 miliona+, gdje se troškovi amortizacije mašine po kontejneru smanjuju na nivoe konkurentne uvoznim 1L IBM kontejnerima po CIF troškovima u korejskoj luci plus domaća logistika.
Pitanje 03
Kolika je razlika u cijeni kalupa između IBM kalupa od 1 litre na ZQ135 i EBM kalupa od 1 litre?
Cijena kalupa za ZQ135 od 1L IBM-a je znatno viša od cijene kalupa za 1L EBM zbog trokomponentne IBM arhitekture kalupa (set šupljina za ubrizgavanje + set jezgrenih šipki + set kalupa za duvanje) u poređenju s EBM-ovim jednokomponentnim kalupom za duvanje. Korea Ever-Power set kalupa za 1L PP IBM sa 6 šupljina za ZQ135 (šupljine za ubrizgavanje od nehrđajućeg čelika S136 pri Ra 0,025 μm, jezgrene šipke H13 dužine 250 mm, precizno brušene, šupljine kalupa za duvanje P20) obično košta približno 45.000-65.000 USD, ovisno o složenosti geometrije posude, karakteristikama etikete i detaljima navoja završne obrade vrata. Kalup za duvanje aluminija od 1L EBM sa 4 šupljine za ekvivalentnu okruglu posudu od 1L obično košta približno 8.000-15.000 USD - 3-6 puta manje od investicije u IBM set kalupa. Premija troškova IBM kalupa u odnosu na EBM opravdana je: prednošću vijeka trajanja IBM kalupa (8-15 miliona ciklusa u odnosu na 3-6 miliona ciklusa EBM-a, čime se troškovi IBM kalupa raspoređuju na više ciklusa kontejnera); prednošću u broju šupljina IBM-a (6 IBM šupljina u odnosu na 4 EBM šupljine); i prednostima IBM kvaliteta (preciznost vrata, nula treperenja, ESCR baza) koje zahtijevaju vrhunsku cijenu po kontejneru od kupaca brendova koji specificiraju IBM. Za IBM programe od 1 litre iznad 20 miliona kontejnera godišnje, trošak IBM kalupa po kontejneru amortiziran tokom vijeka proizvodnje ZQ135 usporediv je s cijenom EBM kalupa po kontejneru pri ekvivalentnim količinama EBM programa.
P 04
Da li Korea Ever-Power nudi ZQ110 i ZQ135 sa bibliotekama kalupa za više formata za fleksibilni IBM velikog formata?
Da — Korea Ever-Powerova usluga biblioteke kalupa za više formata ZQ110 i ZQ135 za IBM programe velikog formata prati istu arhitekturu kao i ZQ40/ZQ60 programi za više formata malog formata. ZQ110 i ZQ135 prihvataju više setova kalupa velikog formata (500ml, 750ml, 1L i u PP i HDPE) putem mehaničke promjene na istoj mašini. Vrijeme promjene za promjenu kalupa velikog formata ZQ110 (npr. 500ml na 750ml): 60-90 minuta mehaničke promjene plus 15-20 minuta kvalifikacije pokretanja po šupljini — duže od promjene ZQ40 malog formata (45-60 minuta) zbog veće težine seta kalupa i zahtjeva za pristup ploči. Korea Ever-Power programira sve planirane recepte za velike formate u ZQ110/ZQ135 HMI prilikom puštanja u rad, omogućavajući proizvodnim operaterima da pozivaju recepte za procese velikog formata po nazivu formata iz ZQ HMI biblioteke recepata nakon mehaničke promjene kalupa. Za korejske kompanije za pakovanje koje vode više programa za klijente velikog formata (farmaceutski proizvodi 500ml, proizvodi za ličnu njegu 750ml, proizvodi za domaćinstvo 1L) na jednom ZQ110 ili ZQ135, Korea Ever-Power razvija predložak za planiranje proizvodnje koji maksimizira vrijeme rada ZQ110/ZQ135 sekvenciranjem promjena formata prema visini kontejnera (500ml → 750ml → 1L) kako bi se minimizirala podešavanja jezgrenog štapa i kruga hlađenja između uzastopnih promjena formata.
P 05
Koji se zahtjevi za instalaciju ZQ135 razlikuju od ZQ40 za planiranje korejskih fabrika?
Zahtjevi za instalaciju ZQ135 za planiranje korejskih fabrika razlikuju se od ZQ40 u tri značajna područja, koja odražavaju veću veličinu mašine, težinu i potražnju za energijom. Otisak i razmak mašine: ZQ135 zahtijeva površinu poda od približno 5,5 × 2,0 × 2,3 m sa 1,5 m razmaka za održavanje sa svih strana, za razliku od ZQ40 sa 3,5 × 1,3 × 1,7 m. Planiranje korejskih industrijskih fabrika mora dodijeliti minimalnu zonu čistog poda od 9,5 m × 5,0 m za ZQ135 plus pomoćnu opremu (hladnjak, sušač, transporter). Opterećenje temelja i poda: ZQ135 teži približno 18 tona (mašina + pomoćna oprema), što zahtijeva armiranobetonski pod sa minimalnom nosivošću od 5.000 kg/m². Standardni korejski industrijski betonski pod (obično 3.000 kg/m²) zahtijeva ojačanje temelja ispod otiska ploče ZQ135 prije instalacije — Korea Ever-Power pruža crtež opterećenja temelja ZQ135 za pregled korejskih građevinskih inženjera prije pripreme lokacije. Električno napajanje: Radna snaga ZQ135 od 25-35 kW zahtijeva namjensko trofazno strujno kolo od 60A iz glavne razvodne ploče korejske fabrike na 380-440V/60Hz. Korea Ever-Power specificira korejske zahtjeve za električno napajanje u narudžbi ZQ135, uključujući pomoćno napajanje hladnjaka, sušilice i transportera za puni proračun električnog opterećenja proizvodnog sistema ZQ135 IBM za planiranje napajanja korejske fabrike.
P 06
Koliko je vremena isporuke za ZQ135 za korejske kupce i šta uključuje fabrička ispitivanja prihvatljivosti za 1L IBM?
Standardno vrijeme isporuke ZQ135 za korejske kupce kompanije Korea Ever-Power je 90-120 dana od potvrde narudžbe, uključujući proizvodnju 1L IBM seta kalupa istovremene sa montažom mašine ZQ135. Fabričko ispitivanje prihvatljivosti (FAT) ZQ135 za korejske 1L IBM programe u postrojenju Korea Ever-Power u Ansan-siju: FAT pokreće ZQ135 sa stvarnim 1L IBM setom kalupa korejskog kupca i PP ili HDPE smolom koju je specificirao korejski kupac tokom minimalno 4-satnog stabilnog proizvodnog ciklusa po formatu kalupa (500ml + 1L ako je dvostruki format). Mjerenja kvaliteta FAT-a na 1L IBM proizvodnji: mjerenje vanjskog promjera vrata u svim šupljinama (cilj ±0,05mm po šupljini, maksimalno ±0,08mm od šupljine do šupljine); varijacija težine posude (100 uzastopnih pucanja po šupljini, ciljana varijacija težine ±1%); debljina stijenke tijela na 6 tačaka po boci (ciljana varijacija stijenke ±20%); test pada 10 napunjenih posuda sa 1,2 m na beton; Vizuelni pregled tragova protoka, kratkih udara, kontaminacije pod usmjerenim svjetlom od 500 luksa. Korejski kupac prima FAT izvještaj sa svim mjerenjima kvalitete 1L IBM prije odobravanja ZQ135 za korejsku isporuku. Domaća korejska isporuka ZQ135 iz Ansan-sija do objekta korejskog kupca: 1-2 dana kopnenog prijevoza, s inženjerom za puštanje u rad Korea Ever-Power na licu mjesta u korejskoj tvornici za instalaciju ZQ135, provjeru temelja, električno povezivanje i potpunu kvalifikaciju za pokretanje proizvodnje 1L IBM u tvornici kupca prije primopredaje proizvodnje.
UPIT ZA VELIKI FORMAT IBM-A · KOREA EVER-POWER
Planirate li proizvodnju od 500 ml do 1 litre IBM-a?
Korea Ever-Power isporučuje IBM mašine ZQ80, ZQ110 i ZQ135 sa dizajnom kalupa velikog formata, prethodnom validacijom PP i HDPE, bibliotekama recepata za više formata i fabričkim prijemnim ispitivanjima za korejske i globalne IBM programe za farmaceutsku industriju, ličnu njegu, hranu i domaćinstvo od 500ml-1L.
